专利号: 2019101813435
申请人: 深圳市长盈精密技术股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

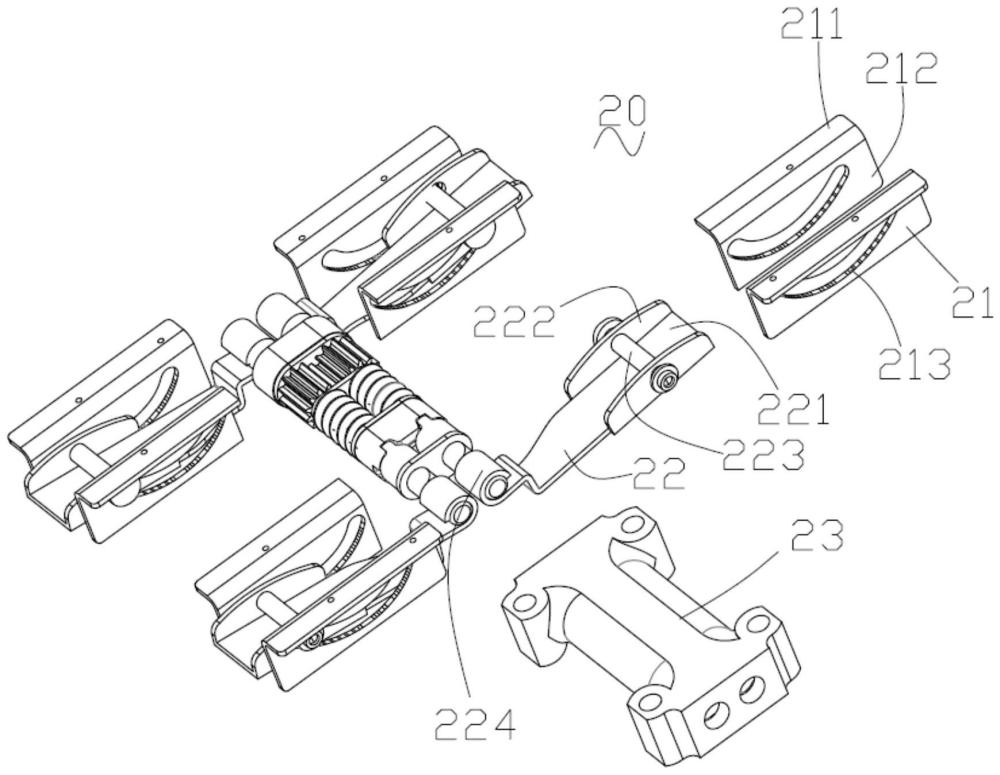

1.一种折叠机构,其特征在于,包括转动机构、分别位于所述转动机构横向两侧的至少一对固定座及连接所述转动机构与所述固定座的传动机构,所述转动机构通过至少两个传动机构支撑于所述固定座上,所述转动机构处于悬置状态,所述转动机构包括一对主轴及分别套设于所述一对主轴上且相互齿合的一对齿轮,所述固定座上设有弧形轨道,所述传动机构包括与所述主轴固定的固定端及与所述弧形轨道配合的滑动端,所述滑动端设有一个可绕所述弧形轨道运动的滑动轴,当所述固定座被牵引相对运动时,带动所述传动机构,进而带动所述一对主轴反向转动,所述一对齿轮有效控制一对主轴转动的均衡性。

2.如权利要求1所述的折叠机构,其特征在于,所述固定座包括固定基部、自所述固定基部向上延伸形成的一对竖直部,所述弧形轨道开设于所述竖直部的长度方向上,所述一对竖直部相对设置,一对竖直部上的弧形轨道对称设置。

3.如权利要求2所述的折叠机构,其特征在于,所述传动机构的滑动端横向两侧折弯朝向所述固定座方向延伸形成一对延伸片,所述滑动轴穿越所述延伸片及弧形轨道后固定,使所述滑动轴可在所述弧形轨道内滑动。

4.如权利要求3所述的折叠机构,其特征在于,所述转动机构还包括结合件、第一垫片、第二垫片及弹簧,所述结合件、第一垫片、一对齿轮、第二垫片、一对弹簧依次套设于所述一对主轴上,所述一对齿轮位于所述第一、第二垫片之间,所述弹簧提供弹性支持力予所述齿轮。

5.如权利要求4所述的折叠机构,其特征在于,所述转动机构还包括外壳,所述外壳将所述结合件、第一垫片、齿轮、第二垫片及弹簧包覆于内,所述一对齿轮包括延伸出所述外壳两端的第一、第二端部。

6.如权利要求5所述的折叠机构,其特征在于,每个转动机构对应设置两对固定座及两对传动机构,所述传动机构的固定端与所述一对主轴的第一、第二固定端分别固定。

7.一种折叠显示装置,其特征在于,包括如权利要求1-6任一项所述的折叠机构,所述折叠显示装置还包括设有第一、第二面的折叠板及固定于所述折叠板的第二面上的折叠屏,所述固定座固定于所述折叠板的第一面上。

8.如权利要求7所述的折叠显示装置,其特征在于,所述折叠板包括第一板部、第二板部及位于所述第一板部与第二板部之间的若干条状体,若干条状体相互独立且相邻两个条状体之间均存在间隙,所述第一板部、第二板部及若干条状体连接为一个整体,所述折叠屏包括分别与所述第一、第二板部固定为一体的第一、第二非折叠区及对应所述条状体的折叠区,所述折叠区与所述条状体之间分离而不固定,所述固定座分别固定于所述第一、第二板部,所述转动机构通过所述传动机构、固定座支撑而悬浮于所述折叠板的第一面上。

9.如权利要求8所述的折叠显示装置,其特征在于,当所述折叠机构处于折叠状态时,所述折叠板的条状体部分组合成弧形弯曲部,所述条状体之间在靠近所述折叠屏一侧的间隙变窄,所述条状体远离所述折叠屏一侧的间隙变宽。

10.如权利要求9所述的折叠显示装置,其特征在于,所述折叠板的第一、第二板部及条状体之间通过胶水粘结为一体结构。

11.如权利要求10所述的折叠显示装置,其特征在于,所述胶水覆盖所述第一、第二板部及条状体远离所述折叠屏一侧表面,所述胶水同时渗入所述条状体之间及条状体与所述第一、第二板部之间的间隙。

12.如权利要求11所述的折叠显示装置,其特征在于,所述胶水渗入所述间隙的深度不大于所述条状体厚度的二分之一。

13.一种通讯设备,包括如权利要求7所述的折叠显示装置。
