专利号: 2019101754367
申请人: 绍兴市晟途环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

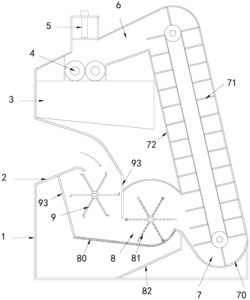

1.一种水面垃圾污染物回收利用的破碎机,其结构包括壳体(1)、入口(2)、收集箱(3)、破碎辊(4)、下压块(5)、通道(6)、传送室(7)、筛分室(8)、水轮室(9),其特征在于:所述壳体(1)侧面设有入口(2),所述入口(2)下方设有水轮室(9),所述水轮室(9)与筛分室(8)连通,所述筛分室(8)侧面设有传送室(7),所述传送室(7)顶部与通道(6)连通,所述通道(6)的斜下方安装有破碎辊(4),所述破碎辊(4)的正上方设有下压块(5),所述收集箱(3)设于破碎辊(4)下方;

所述水轮室(9)包括水轮轴(90)、叶片(91)、阻水块(92)、挡板(93),所述水轮轴(90)安装在壳体(1)内部,所述水轮轴(90)上设有均匀分布的叶片(91),所述叶片(91)的尾部连接有阻水块(92),所述挡板(93)设有2块并设在水轮轴(90)的左右两侧;

所述筛分室(8)包括过滤网(80)、压刮结合装置(81)、导水板(82),所述压刮结合装置(81)设在水轮室(9)侧面,所述过滤网(80)设在水轮室(9)与压刮结合装置(81)下方,所述过滤网(80)左侧与挡板(93)底部相连接,所述过滤网(80)右侧与导水板(82)顶部相连接,所述导水板(82)底部与壳体(1)底部相连接;

所述压刮结合装置(81)由压辊(810)、刮板(811)、转轴(812)组成,所述转轴(812)上设有均匀分布的刮板(811),所述刮板(811)上设有密布的通孔(813),所述刮板(811)的尾部间隔安装有压辊(810);

所述过滤网(80)为反向的打勾结构,所述过滤网(80)的右侧为弧形,该弧形的圆心与转轴(812)一致,所述转轴(812)上设有的刮板(811)尾部与弧形过滤网(80)相接触;

所述传送室(7)包括弧形收纳槽(70)、传送机构(71)、隔板(72)组成,所述弧形收纳槽(70)连接在导水板(82)侧面,所述传送机构(71)的底部设在与之相契合的弧形收纳槽(70),所述传送机构(71)的顶端向左倾斜并设在通道(6)右侧,所述传送机构(71)的左侧中间设有隔板(72),所述隔板(72)顶部与通道(6)相连接;

还包括有传动装置(10),所述传动装置(10)安装在壳体(1)外侧面,所述传动装置(10)包括主动齿轮(101)、从动齿轮(102)、主动皮带轮(103)、皮带(104)、从动皮带轮(105),所述主动齿轮(101)与从动齿轮(102)相啮合,所述从动齿轮(102)与主动皮带轮(103)通过轴连接,所述主动皮带轮(103)通过与皮带(104)与从动皮带轮(105)传动连接。

2.根据权利要求1所述的一种水面垃圾污染物回收利用的破碎机,其特征在于:所述主动齿轮(101)与水轮轴(90)相连接,所述从动齿轮(102)与转轴(812)相连接,所述从动皮带轮(105)与传送机构(71)相连接。
