专利号: 2019101749528
申请人: 泉州圆创机械技术开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

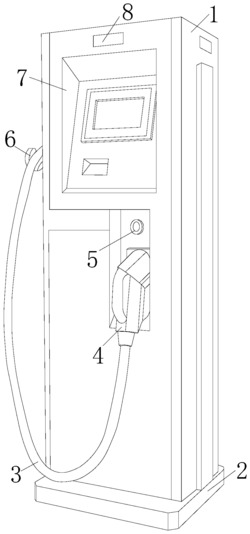

1.一种地下停车场的耐腐蚀汽车充电桩,其结构包括桩体(1)、抗蚀底座(2)、传输管(3)、充电枪头(4)、急停按钮(5)、托扣(6)、操作框(7)、状态显示器(8)、内连接件(9)、卡接装置(10)、蓄电池(11),其特征在于:所述抗蚀底座(2)固定在桩体(1)的下方,所述托扣(6)安装在桩体(1)的左侧,所述传输管(3)嵌在托扣(6)的上方,所述充电枪头(4)安设在传输管(3)的末端,所述卡接装置(10)镶嵌在桩体(1)正面,所述急停按钮(5)位于充电枪头(4)的上方,所述操作框(7)位于急停按钮(5)的上方并且与桩体(1)互相固定在一起,所述状态显示器(8)位于操作框(7)的上方,所述内连接件(9)电连接在操作框(7)的背部,所述蓄电池(11)固定在桩体(1)内部的底部;

所述卡接装置(10)由内嵌槽(101)、卡接槽(102)、弯护机构(103)、分托架(104)、嵌板(105)组成,所述嵌板(105)嵌在桩体(1)的内部,所述内嵌槽(101)位于嵌板(105)的上方,所述卡接槽(102)固定在内嵌槽(101)的中间,所述弯护机构(103)设有两个并且位于卡接槽(102)的上下两端,所述分托架(104)设有两个并且安装在卡接槽(102)的右侧;

所述卡接槽(102)由推块(1021)、磁吸片(1022)、容纳腔(1023)、活动片(1024)组成,所述容纳腔(1023)嵌在内嵌槽(101)内部的中间,所述活动片(1024)活动连接在容纳腔(1023)的左侧,所述磁吸片(1022)设有两个并且固定在容纳腔(1023)内部的右端,所述推块(1021)位于两个磁吸片(1022)的中间;

所述弯护机构(103)设有两个,上端弯护机构(103)由大管路(1031)、小管路(1032)、弧压管(1033)、封锁臂(1034)组成,所述大管路(1031)位于分托架(104)的上方,所述小管路(1032)装设在大管路(1031)的上方,所述弧压管(1033)活动嵌套在小管路(1032)的左侧,所述封锁臂(1034)扣合在弧压管(1033)的下方。

2.根据权利要求1所述的一种地下停车场的耐腐蚀汽车充电桩,其特征在于:所述分托

架(104)由回力片(1041)、顶升头(1042)、直推柱(1043)、内活腔(1044)组成,所述内活腔(1044)安装在大管路(1031)的下方,所述直推柱(1043)活动连接在内活腔(1044)的下方,所述顶升头(1042)固定在直推柱(1043)的下方,所述回力片(1041)位于推块(1021)的右侧;

所述活动片(1024)由薄阻片(1024q)、印环(1024w)、厚阻片(1024e)、合轴球(1024r)组成,所述印环(1024w)的两端与容纳腔(1023)扣合在一起,所述薄阻片(1024q)与厚阻片(1024e)均设有三个并且交叉分布,所述合轴球(1024r)固定在所有薄阻片(1024q)、厚阻片(1024e)中间;

所述充电枪头(4)由持枪体(41)、提环(42)、换压器(43)、水平器(44)、接触头(45)组成,所述持枪体(41)连接在传输管(3)的右端,所述提环(42)安装在持枪体(41)的右侧,所述换压器(43)固定在持枪体(41)内部的中段,所述水平器(44)安设在换压器(43)的上方,所述接触头(45)装设在换压器(43)的左侧;

所述水平器(44)由垂块(441)、限框(442)、接绳(443)、换向环(444)、堵块(445)组成,所述限框(442)固定在换压器(43)的上方,所述垂块(441)活动连接在限框(442)的内部,所述接绳(443)钉连接在垂块(441)的上方,所述换向环(444)安设在持枪体(41)内部的顶部,所述堵块(445)与接绳(443)的左端固定在一起。
