专利号: 2019101678382
申请人: 南京欣三人行网络科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

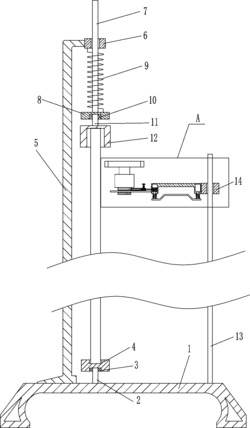

1.一种家具木材加工切槽机械,包括有支座、第一转轴、第一轴承、第一固定座、支架、第一滑套、第一滑杆、固定板、第一弹簧、第二轴承、第二转轴和固定套,可支撑木板的第一固定座的底部嵌有第一轴承,第一轴承内安装有第一转轴,第一转轴的底端与支座的顶部左侧固接,支架固定在支座的顶部,支架位于第一转轴的左侧,支架呈Z形,支架右侧面上部固定有第一滑套,第一滑套内滑动式设有第一滑杆,第一滑杆的底端固定有固定板,第一弹簧绕在第一滑杆上,第一弹簧的顶端与第一滑套的底部固接,第一弹簧的底端与固定板的顶部固连,固定板的底部嵌有第二轴承,第二转轴设置在第二轴承内,第二转轴的底端设置有可对木板限位的固定套,其特征在于:还包括有第二滑杆、第二滑套、把手、第一导向杆、握杆、第二弹簧、第一滑块、第二导向杆、第一销杆、第三滑杆、第三滑套、调节装置、切割电机和切割轮,第二滑杆固定于支座顶部的右侧,第二滑杆上滑动式设有第二滑套,第二滑套的左侧面设置有把手,把手的左右两侧均开有第一滑孔,把手底部的左右两侧均开有第一导向孔,第一滑孔和第一导向孔连通,第一导向孔内滑动式设有第一导向杆,左右两个第一导向杆的底端之间连接有握杆,第二弹簧套在第一导向杆上,第二弹簧的顶端与把手的底部固接,第二弹簧的底端与握杆的顶部固连,第一滑块滑动式设置在左侧第一滑孔内,第一滑块的底部与左侧第一导向杆的顶端固接,第一滑块上开有第一斜孔,第一斜孔为左低右高式倾斜设置,第二导向孔开在把手左侧面的中部,第二导向孔内设有第二导向杆,第二导向杆前侧面的右部固定有第一销杆,第一销杆滑动式位于第一斜孔内,第三滑杆固接在把手左侧面的下部,第三滑套滑动式套在第三滑杆上,可对第三滑套固定的调节装置安装在第三滑套的右侧面上部,可驱动切割轮转动的切割电机安装在第三滑套的顶部,切割电机的输出轴上固定有可对木板切槽的切割轮。

2.根据权利要求1所述的一种家具木材加工切槽机械,其特征在于:调节装置包括有滑管、螺套和螺杆,滑管的左侧面与第三滑套的右侧面上部固接,第二导向杆的左部滑动式位于滑管内,滑管顶部的右侧嵌有螺套,螺套内以螺纹连接的方式设有可对第二导向杆固定的螺杆。

3.根据权利要求2所述的一种家具木材加工切槽机械,其特征在于:还包括有第二滑块、第三导向杆、卡块和第二销杆,第二滑块滑动式设置在右侧的第一滑孔内,第二滑块的底部与右侧第一导向杆的顶端固接,第二滑块上开有第二斜孔,第二斜孔为左高右低式设置,第二滑套的左侧面开有第三导向孔,把手的右侧面也开有第三导向孔,左右两个第三导向孔连通,左右两个第三导向孔之间滑动式设有第三导向杆,第三导向杆前侧面的左部固接有可使第二滑块上下移动的第二销杆,第二销杆滑动式位于第二斜孔内,第二滑杆的左侧面开有多个起固定作用的卡槽,第二滑套的左部开有滑槽,第三导向杆的右端位于滑槽内,第三导向杆的右端固定有可对第二滑套固定的卡块,卡块滑动式位于滑槽内。

4.根据权利要求3所述的一种家具木材加工切槽机械,其特征在于:还包括有卷线轮、扭力弹簧、拉绳、第二固定座、定向轮、第四导向杆和踏板,第一固定座的底部安装有可对拉绳收绕的卷线轮,第一转轴穿过卷线轮的中部,扭力弹簧绕在第一转轴上,扭力弹簧的顶端与卷线轮的底部固接,扭力弹簧的底端与支座的顶部固连,第二固定座设置于支座的顶部,第二固定座位于第一转轴的右侧,第二固定座的上部安装有可对拉绳导向的定向轮,第四导向孔开在支座的中部,第四导向孔内滑动式设有第四导向杆,第四导向杆的底端固接有可使第四导向杆向下移动的踏板,卷线轮上固接有拉绳,拉绳绕过定滑轮,拉绳的底端与第四导向杆的顶端固接。

5.根据权利要求4所述的一种家具木材加工切槽机械,其特征在于:还包括有第四滑杆、夹板和第三弹簧,固定套内的左右两壁均开有凹槽,固定套左右两侧的上下两部均开有两个第二滑孔,第二滑孔内滑动式设有第四滑杆,左侧两个第四滑杆的右端之间连接有可对木板固定的夹板,右侧两个第四滑杆的左端之间也连接有可对木板固定的夹板,夹板位于固定套内,左右两个夹板的外侧面与左右两个凹槽的内侧面之间连接有两个第三弹簧。
