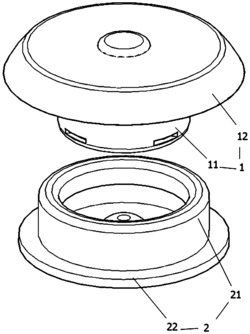

1.一种自动卡合按扣，包括：公扣、母扣；所述公扣由公扣本体和圆板状面扣组成，公扣本体为垂直设置在圆板状面扣下端面的圆管状，所述母扣由母扣本体和圆板状底扣组成，该母扣本体为垂直设置在底扣上的圆筒状，该母扣本体圆筒状内部空腔为用于公扣本体插入的接收部，该接收部内壁下部朝向外周侧开设有环形凹槽；

其特征在于：所述母扣的母扣本体和圆板状底扣为同轴设置，该圆板状底扣轴心处向上设置有半球形凸起，该半球形凸起位于接收部环形凹槽内，并与环形凹槽呈同轴设置；

所述公扣的公扣本体和圆板状面扣为同轴设置，所述圆板状面扣轴心处开设圆形通孔，该圆形通孔内设置有圆柱形按钮，该圆柱形按钮下端朝向外侧设置有环形凸起，该圆柱形按钮下端面沿轴心向上开设有槽孔，所述公扣本体靠近下端沿其圆管状内壁朝向外侧等距间隔开设有四个矩形通孔，该四个矩形通孔底部沿外侧向内呈向下倾斜设置，该公扣本体圆管状下端口处设置有向下弯曲的弧形卡扣，该弧形卡扣为两个截面呈矩形的长条板交叉设置组成，弧形卡扣向外延伸的四端分别插入公扣本体上开设的四个矩形通孔内，该弧形卡扣中心点上设置有垂直向上延伸的连杆，该连杆向上延伸的一端设置在圆形按钮下端面开设的槽孔内。

2.根据权利要求1所述的一种自动卡合按扣，其特征在于：所述圆板状底扣轴心处向上设置的半球形凸起高度低于接收部内壁上开设的环形凹槽高度。

3.根据权利要求2所述的一种自动卡合按扣，其特征在于：所述圆柱形按钮最大直径略小于圆形通孔直径。

4.根据权利要求3所述的一种自动卡合按扣，其特征在于：所述圆柱形按钮下端朝向外侧设置的环形凸起直径大于圆形通孔直径。

5.根据权利要求4所述的一种自动卡合按扣，其特征在于：所述弧形卡扣向外延伸的四端均设置为圆弧状。

6.根据权利要求5所述的一种自动卡合按扣，其特征在于：所述弧形卡扣为具有一定柔性的弹簧钢制成。

7.根据权利要求6所述的一种自动卡合按扣，其特征在于：所述四个矩形通孔底部沿外侧向内呈向下倾斜角度为30-40度设置。

8.根据权利要求7所述的一种自动卡合按扣，其特征在于：所述四个矩形通孔位于公扣本体圆管状外侧的端口高度和宽度均略大于弧形卡扣向外延伸的四端截面高度和宽度。

9.根据权利要求8所述的一种自动卡合按扣，其特征在于：所述连杆上端与槽孔顶部设置为抵接状态。

10.根据权利要求8所述的一种自动卡合按扣，其特征在于：所述弧形卡扣在初始状态时，其向外延伸的四端位于公扣本体上开设的四个矩形通孔内，靠近公扣本体圆管状内壁设置。
