专利号: 2019101205675
申请人: 许弟彬
专利类型:发明专利
专利状态:授权未缴费
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

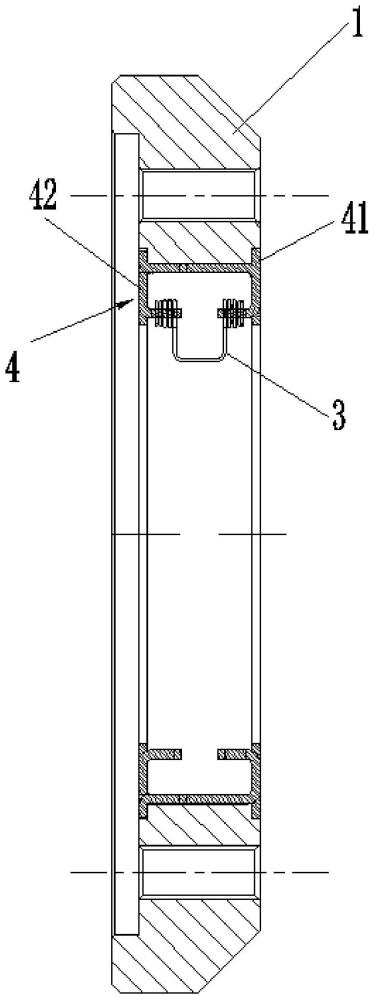

1.一种珠架式超越离合器,包括本体和滚柱,所述本体为环形,在本体的内周壁上设置有滚柱型面槽,滚柱型面槽中放置有滚柱,其特征在于:两相邻所述滚柱由弹簧间隔,弹簧安装在与本体相嵌合的珠架上,所述弹簧对滚柱施加弹簧力而使得每个滚柱在非工作状态时卡在两个弹簧之间;所述珠架包括环片状的第一侧盖和第二侧盖,所述第一侧盖和第二侧盖上设置有相对置的弹簧安装柱,弹簧安装柱平行于所述滚柱的轴线,每个所述弹簧穿装在一对相对置的弹簧安装柱上,所述第一侧盖和第二侧盖上还设置有卡爪并且通过卡爪插入所述本体而与本体卡接固定。

2.根据权利要求1所述的珠架式超越离合器,其特征在于:所述弹簧安装柱设置在所述第一侧盖和第二侧盖的内周缘上,所述卡爪设置在所述第一侧盖和第二侧盖的外周缘上,所述弹簧安装柱和卡爪由第一侧盖和第二侧盖一体地弯折成型。

3.根据权利要求1所述的珠架式超越离合器,其特征在于:所述第一侧盖和/或第二侧盖上的卡爪穿过所述本体上所设的槽或孔后再弯折贴压在所述本体的侧面上。

4.根据权利要求2所述的珠架式超越离合器,其特征在于:所述本体内周壁上设有与所述卡爪相适配的卡爪槽,所述第一侧盖上设置的是长卡爪,长卡爪穿过所述卡爪槽后再弯折贴压在所述本体的侧面上;所述第二侧盖上设置的是短卡爪,短卡爪卡在所述卡爪槽中,所述长卡爪和短卡爪相交错间隔地卡接在所述本体上。

5.根据权利要求4所述的珠架式超越离合器,其特征在于:所述本体的一侧面设置有内凹的两级台级环面,第一级台阶环面的内侧是用于安装所述第二侧盖的第二级台阶环面;

所述第一侧盖安装在本体另一侧面所设的台阶孔中,本体在该侧面的外边缘与本体外圆周通过锥面连接。

6.根据权利要求1所述的珠架式超越离合器,其特征在于:所述弹簧为钢丝扭簧,所述钢丝扭簧包括位于中部的U形的扭臂与两侧的弹簧圈,所述弹簧圈包括靠近扭臂的蓄力圈以及位于扭簧两端的方孔座圈,蓄力圈的外径大于所述方孔座圈的外径,所述弹簧安装柱的横截面为矩形,所述弹簧安装柱与所述方孔座圈相适配,所述扭臂从弹簧安装柱的斜上方伸出而与所述滚柱相抵。

7.根据权利要求1所述的珠架式超越离合器,其特征在于:所述弹簧为钢片扭簧,所述钢片扭簧的最内一圈为方孔座圈,所述弹簧安装柱的横截面为矩形,所述弹簧安装柱与所述方孔座圈相适配,钢片扭簧的外端从弹簧安装柱的斜上方伸出而与所述滚柱相抵。

8.根据权利要求1所述的珠架式超越离合器,其特征在于:所述第一侧盖和第二侧盖上相对置的弹簧安装柱之间留有间隔。

9.根据权利要求1所述的珠架式超越离合器,其特征在于:所述弹簧安装柱的根部宽度大于前端部的宽度。

10.根据权利要求1所述的珠架式超越离合器,其特征在于:所述滚柱为12个。
