专利号: 2019100995099
申请人: 常州市超艺标牌有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

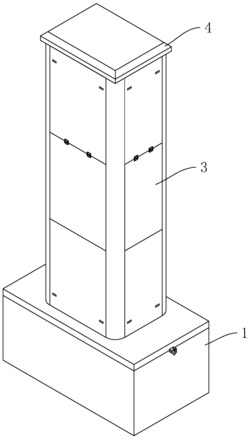

1.一种拼接式标识牌,其特征在于:包括底座(1)、设置于所述底座(1)上的框架(2)、多块围绕所述框架(2)四周的侧板(3)以及设置于所述框架(2)上方的顶板(4),所述侧板(3)上设置有用于将其固定于所述框架(2)侧壁的锁定部(5),所述顶板(4)上设置有用于将其固定于所述框架(2)上方的固定部(7);

所述框架(2)包括多个安装管(21),多个所述安装管(21)分布于所述底座(1)的四周,所述安装管(21)的下端设置有螺杆(22),所述底座(1)的上端面设置有与所述螺杆(22)螺纹配合的螺孔(16)。

2.根据权利要求1所述的一种拼接式标识牌,其特征在于:所述侧板(3)上贯穿有多个锁定孔(31),所述锁定孔(31)分布于所述侧板(3)的四周,所述安装管(21)的两端侧壁均贯穿有连通其内部和所述锁定孔(31)的连接孔(23);

所述锁定部(5)包括插接所述锁定孔(31)以及所述连接孔(23)的锁定板(51),所述锁定板(51)的一端设置有用于抵触所述侧板(3)外壁的挡板(52),且另一端设置有用于钩紧所述安装管(21)内壁的弹性卡钩(53)。

3.根据权利要求2所述的一种拼接式标识牌,其特征在于:所述侧板(3)的外壁设置有供所述锁定板(51)嵌入的卡槽(32)。

4.根据权利要求1所述的一种拼接式标识牌,其特征在于:所述固定部(7)包括竖直设置于所述顶板(4)下端面的固定杆(71),所述固定杆(71)分布于所述顶板(4)的四周且用于插接所述安装管(21),所述固定杆(71)的一侧外壁设置有弹性的第一卡齿(72),所述安装管(21)的内壁设置有第二卡齿(24);

所述第一卡齿(72)的一端固定于所述固定杆(71)外壁,且另一端倾斜向上设置,所述第二卡齿(24)的倾斜方向与所述第一卡齿(72)的倾斜方向相反,且与所述第一卡齿(72)相互咬合。

5.根据权利要求1所述的一种拼接式标识牌,其特征在于:相邻两块所述侧板(3)之间均设置有连接部(6),所述连接部(6)包括长条形的弹性的连接条(61),所述连接条(61)的两侧均设置有沿其长度方向设置的弹性的燕尾条(62),所述侧板(3)的侧壁设置有供所述燕尾条(62)滑移嵌入的燕尾槽(33)。

6.根据权利要求1所述的一种拼接式标识牌,其特征在于:所述侧板(3)包括多块板体(34),相邻两块所述板体(34)之间均设置有合页组(35),并且多个所述合页组(35)呈交错状分布于所述板体(34)的两侧,并且相邻两个所述侧板(3)之间均嵌设有用于相互吸引的磁条(36)。

7.根据权利要求6所述的一种拼接式标识牌,其特征在于:所述安装管(21)包括多段管体(25),并且相邻两段所述管体(25)之间设置有连接管(26),所述连接管(26)滑动连接于所述管体(25)的内壁;

所述连接管(26)的两端均延伸设置有外缘(261),所述外缘(261)抵触于所述管体(25)的内壁,并且所述管体(25)的两端还设置有用于抵触所述外缘(261)的内缘(251);

所述外缘(261)的外壁设置有外螺纹(262),所述管体(25)的两端内壁均设置有与所述外螺纹(262)配合的螺纹段(252)。

8.根据权利要求7所述的一种拼接式标识牌,其特征在于:所述底座(1)包括中空的箱体(11)以及设置于所述箱体(11)上的箱盖(12),所述箱体(11)用于供所述安装管(21)、所述侧板(3)以及所述顶板(4)装放;

所述箱盖(12)的一侧铰接于所述箱体(11)侧壁,且另一侧设置有上角耳(13),所述箱体(11)的侧壁设置有用于供所述上角耳(13)抵触的下角耳(14),所述上角耳(13)于所述下角耳(14)之间一种标识牌的安装方法,用于安装上述的标识牌,其特征在于:包括如下步骤:

S1,将箱盖(12)打开,然后将安装管(21)、侧板(3)以及顶板(4)逐一取出;

S2,将砂石或土壤填入箱体(11)内,并将砂石或土壤踩实后,将箱盖(12)扣合于箱体(11),然后将箱盖(12)固定于箱体(11)上;

S3,将安装管(21)拉伸并旋紧固定后,使得整个安装管(21)展开呈长管状,然后将整个安装管(21)旋紧固定于底座(1)上;

S4,将侧板(3)翻转并通过磁条(36)进行吸引固定后,使得整个侧板(3)展开呈平板状,然后再利用锁定部(5)将侧板(3)依次安装固定于框架(2)的侧壁;

S5,将连接部(6)安装于相邻的多个侧板(3)之间,使多个侧板(3)连接固定在一起;

S6,将顶板(4)放置于框架(2)上方,通过固定部(7)部将顶板(4)安装固定于框架(2)的上方。
