专利号: 2019100843132
申请人: 成都航空职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

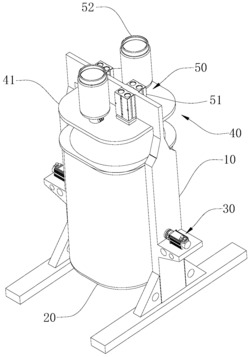

1.一种低温冷冻处理装置,其特征在于,包括:支架(10)、保温桶(20)、驱动装置(30)、降温装置(40)、活塞组件(50)以及控制器;所述支架(10)上设有光电传感器以及称重传感器;所述驱动装置(30)与所述保温桶(20)的外侧旋转连接;所述降温装置(40)设置在所述支架(10)的顶部,所述降温装置(40)包括载板(41)、以及均设置在所述载板上的液氮缸(42)和液氮枪(43);所述载板(41)通过活塞组件(50)与所述支架(10)连接,所述液氮枪(43)与所述液氮缸(42)连通;所述控制器分别与所述光电传感器、称重传感器、驱动装置(30)以及活塞组件(50)通信连接。

2.根据权利要求1所述的低温冷冻处理装置,其特征在于,所述保温桶(20)的内层与外层之间的夹层为真空并填充有棉花层。

3.根据权利要求2所述的低温冷冻处理装置,其特征在于,所述保温桶(20)的内部设有温度传感器,所述温度传感器与所述控制器通信连接。

4.根据权利要求1所述的低温冷冻处理装置,其特征在于,所述驱动装置(30)包括与所述保温桶(20)的外侧旋转连接的电机(31)以及均设置在所述电机(31)上的抱闸(32)和减速器(33);所述电机(31)、所述抱闸(32)和所述减速器(33)均与所述控制器通信连接。

5.根据权利要求1所述的低温冷冻处理装置,其特征在于,所述活塞组件(50)包括活塞(51)以及与所述活塞(51)连通的气缸(52);所述载板(41)通过活塞(51)与所述支架(10)连接;所述气缸(52)设置在支架上并与所述控制器通信连接。

6.根据权利要求5所述的低温冷冻处理装置,其特征在于,所述活塞组件(50)还包括用于检测活塞位置信号的磁感应器,所述磁感应器安装在所述气缸(52)上并与控制器通信连接。

7.根据权利要求1所述的低温冷冻处理装置,其特征在于,所述液氮枪(43)上设有超低温电磁阀(44);所述超低温电磁阀(44)与所述控制器通信连接。

8.根据权利要求1所述的低温冷冻处理装置,其特征在于,所述载板(41)的大小与所述保温桶(20)的桶口相匹配。

9.根据权利要求1至8任一项所述的低温冷冻处理装置,其特征在于,所述控制器的主控芯片为S7-300PLC。
