专利号: 2019100334753
申请人: 上海轱辘轩工业设计有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种高空坠落救援气垫,由柔性带状中空袋(4)盘绕组装而成,其特征在于,所述柔性带状中空袋(4)两侧分别设置有可互相配合咬合的带状滑轨(41)和带状滑块(42);所述柔性带状中空袋(4)盘绕组装后,带状滑轨(41)和带状滑块(42)呈配合咬合,即带状滑块(42)不脱轨的状态;所述柔性带状中空袋(4)还连接有充气抽气装置。

2.根据权利要求1所述的一种高空坠落救援气垫,其特征在于所述带状滑轨(41)和带状滑块(42)配合咬合截面为嵌套包覆结构,所述带状滑轨(41)和带状滑块(42)之间还可以设置有滚珠(43)或滚轮(44)。

3.根据权利要求1或2所述的一种高空坠落救援气垫,其特征在于所述带状滑轨(41)为连续轨道,带状滑块(42)为不连续间段式滑块阵列。

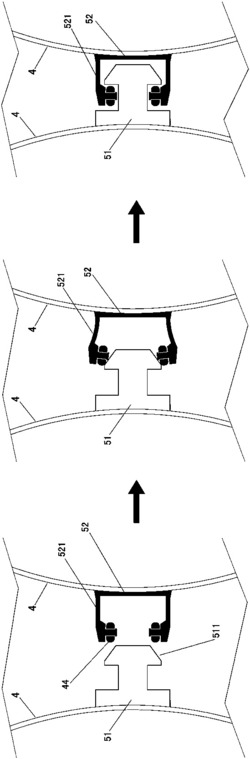

4.根据权利要求3所述的一种高空坠落救援气垫,其特征在于所述带状滑轨(41)和带状滑块(42)实施为扣入式锁定装置;所述扣入式锁定装置由锁舌(51),锁扣(52)构成,锁舌(51)或锁扣(52)设置有弹性支架(521)以及导向段(511);所述弹性支架(521)还可替换为带弹性复位装置的刚性拨杆。

5.根据权利要求4所述的一种高空坠落救援气垫,其特征在于所述弹性支架(521)与锁舌(51)或是锁扣(52)之间设置有滚轮(44)或滚珠(43)。

6.根据权利要求1或2或4或5所述的一种高空坠落救援气垫,其特征在于所述柔性带状中空袋(4)截面呈两侧中间内凹形状。

7.根据权利要求1或2或4或5所述的一种高空坠落救援气垫,其特征在于所述柔性带状中空袋(4)表面设置有柱状凸起。

8.一种装载有权利要求1或2或3或4或5所述的一种高空坠落救援气垫的高空救援车,包括运载车体(1),车载供气和抽气装置(2),装载平台(3)以及装载在其上的盘绕组装后的高空坠落救援气垫,所述装载平台(3)上还设置有高空坠落救援气垫定位装置。

9.根据权利要求8所述的高空救援车,其特征在于所述装载平台(3)设置有导向支腿(32);导向支腿(32)通过铰轴(31)连接装载平台(3);所述导向支腿(32)支腿设置前延伸段(33)或后延伸段(34),或同时设置前延伸段(33)及后延伸段(34)。

10.根据权利要求8所述的高空救援车,其特征在于所述装载平台(3)设置有举升装置(35)。
