1.一种选择性通风环网柜，其特征在于：包括，

环网柜单体，所述环网柜单体包括外部的壳体(100)以及由所述壳体(100)形成的内部容置空间(M)，所述环网柜单体至少具有一个，且当所述环网柜单体具有两个以上时，各个环网柜单体通过连接组件(400)进行彼此连接形成一排，共同组成所述选择性通风环网柜；

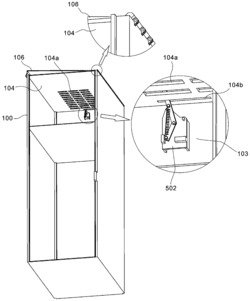

所述壳体(100)的顶部为顶板(104)，所述顶板(104)上具有散热口(104a)，所述顶板(104)的上部还盖有顶盖(106)，所述顶盖(106)的一侧与所述顶板(104)的边缘铰接，另一侧能够通过翻转进行打开或者盖合所述散热口(104a)。

2.如权利要求1所述的选择性通风环网柜，其特征在于：还包括顶撑组件(500)，所述顶撑组件(500)包括旋转件(501)和安装固定板(502)，所述旋转件(501)包括联系杆(501a)和顶撑杆(501b)；

所述壳体(100)的后部为后侧板(103)，所述旋转件(501)通过所述安装固定板(502)固定于所述后侧板(103)内侧面的上部位置；所述联系杆(501a)穿过所述安装固定板(502)以及后侧板(103)，并在其外端头固定有驱动部(501c)；所述联系杆(501a)的内端头与所述顶撑杆(501b)的下端互相垂直固定，通过在所述壳体(100)的外部旋转驱动所述驱动部(501c)，所述顶撑杆(501b)能够以所述联系杆(501a)为轴心进行旋转；

所述顶板(104)上具有配合于所述顶撑杆(501b)的容许缝口(104b)，所述顶撑杆(501b)的上端穿过所述容许缝口(104b)，顶在所述顶盖(106)的下表面，并能够跟随所述联系杆(501a)的旋转而顶起或者放下所述顶盖(106)。

3.如权利要求2所述的选择性通风环网柜，其特征在于：所述安装固定板(502)上具有第一限位柱(502a)和第二限位柱(502b)，并能够对所述顶撑杆(501b)的旋转形成阻碍；

当所述顶撑杆(501b)旋转至所述第一限位柱(502a)时，由于所述第一限位柱(502a)的阻碍，不能继续旋转，且此时的所述顶撑杆(501b)顶起所述顶盖(106)，使所述顶盖(106)打开所述散热口(104a)；

当所述顶撑杆(501b)旋转至所述第二限位柱(502b)时，由于所述第二限位柱(502b)的阻碍，不能继续旋转，且此时的所述顶撑杆(501b)放下所述顶盖(106)，使所述顶盖(106)盖合所述散热口(104a)。

4.如权利要求2或3所述的选择性通风环网柜，其特征在于：所述顶撑组件(500)还包括适配杆(503)，所述适配杆(503)的一端与所述顶撑杆(501b)的下端铰接，另一端通过拉伸弹簧(504)与所述顶撑杆(501b)的非端部位置进行固定连接；

所述安装固定板(502)上还具有第三限位柱(502c)和第四限位柱(502d)，并能够对所述适配杆(503)的旋转形成阻碍；

当所述顶撑杆(501b)旋转至所述第一限位柱(502a)时，所述适配杆(503)受所述拉伸弹簧(504)拉动而旋转至所述第三限位柱(502c)，所述第三限位柱(502c)阻碍所述适配杆(503)继续旋转，且所述适配杆(503)与顶撑杆(501b)之间的夹角大于180°；

当所述顶撑杆(501b)旋转至所述第二限位柱(502b)时，所述适配杆(503)受所述拉伸弹簧(504)拉动而旋转至所述第四限位柱(502d)，所述第四限位柱(502d)阻碍所述适配杆(503)继续旋转，且所述适配杆(503)与顶撑杆(501b)之间的夹角小于180°。

5.如权利要求1～3任一所述的选择性通风环网柜，其特征在于：所述壳体(100)包括第一侧板(101)和第二侧板(102)，两者互相平行，并通过后侧板(103)连接后侧面、通过顶板(104)连接顶面、通过底板(105)连接底面。

6.如权利要求1～3任一所述的选择性通风环网柜，其特征在于：所述容置空间(M)的一侧开口，且所述开口处设置有盖合组件(200)。

7.如权利要求5所述的选择性通风环网柜，其特征在于：所述连接组件(400)包括牵拉模块(401)和配合模块(402)，所述牵拉模块(401)设置于每个环网柜单体的前、后侧面的顶部边缘和底部边缘处，所述配合模块(402)相对于牵拉模块(401)设置于所述环网柜单体的另一侧边缘位置，并与每个所述牵拉模块(401)形成一一对应；一个所述环网柜单体能够通过其自身的各个牵拉模块(401)与另一个临边环网柜单体的各个配合模块(402)进行连接，形成组合；

所述牵拉模块(401)包括基座件(401a)、驱动件(401b)和从动件(401c)；所述牵拉模块(401)通过所述基座件(401a)固定于所述环网柜单体上；所述驱动件(401b)的一端与所述基座件(401a)铰接，形成第一铰接点(J-1)，另一端为操作端(401b-1)；所述从动件(401c)的一端铰接在所述驱动件(401b)上，形成第二铰接点(J-2)，另一端为连接端(401c-1)；

所述连接端(401c-1)能够钩住临边环网柜单体上的配合模块(402)，当顺时针推动所述操作端(401b-1)时，能够将两个相邻的环网柜单体进行连接。

8.如权利要求7所述的选择性通风环网柜，其特征在于：所述配合模块(402)为钩状结构，所述从动件(401c)为圆角矩形轮廓的框架结构，其内端头与所述驱动件(401b)的非端部位置进行铰接；

所述从动件(401c)的连接端(401c-1)包覆有一圈形变层(401c-2)，所述配合模块(402)钩住所述连接端(401c-1)时，所述形变层(401c-2)能够与所述配合模块(402)形成挤压，并产生变形。

9.如权利要求8所述的选择性通风环网柜，其特征在于：所述牵拉模块(401)还包括弹性适配件(401d)；

所述驱动件(401b)上具有第一固定扣(401b-2)，所述从动件(401c)上具有第二固定扣(401c-3)，所述第一固定扣(401b-2)与所述第一铰接点(J-1)之间的距离大于所述第二铰接点(J-2)与所述第一铰接点(J-1)之间的距离；

所述弹性适配件(401d)的一端固定于所述第一固定扣(401b-2)，另一端固定于所述第二固定扣(401c-3)。

10.如权利要求9所述的选择性通风环网柜，其特征在于：当顺时针推动所述操作端(401b-1)直至所述形变层(401c-2)开始发生形变时，所述驱动件(401b)与所述从动件(401c)之间的水平夹角小于180°；

当所述操作端(401b-1)被推动至与所述壳体(100)表面接触时，所述驱动件(401b)与所述从动件(401c)之间的水平夹角大于180°。
