专利号: 2019100244899
申请人: 巢湖威能光电科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

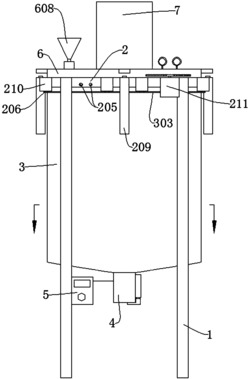

1.一种高致密度污泥砖生产用污泥搅拌加湿装置,包括支腿(1)和固定安装在支腿(1)上端的内箱体(2),其特征在于:所述内箱体(2)下端固定安装有排料管(4),所述内箱体(2)和排料管(4)的外壁上滑动紧套有外箱体(3),所述支腿(1)的侧壁上安装有电流调节器(5),所述内箱体(2)上端安装有密封盖(6);

所述内箱体(2)的箱壁上开设有多个呈中心对称分布的通槽(201),每个通槽(201)内安装有一张过滤网板(202),所述过滤网板(202)仅能够让水穿过;多个通槽(201)的槽壁内均设置有U型水道(203),且多个U型水道(203)相互串联,所述内箱体(2)的外壁上设置有与U型水道(203)连通的两个进出水孔(205),冷却水经其中一个进出水孔(205)进入U型水道(203)内,然后依次流过所有的U型水道(203)后从另一个进出水孔(205)流出;所述内箱体(2)的内侧底面上安装有多个电加热片(207),所述电加热片(207)通过连接导线(208)与电流调节器(5)电连接,通过电流调节器(5)调节流经电加热片(207)的电流大小,从而控制电加热片(207)的发热功率;所述内箱体(2)的外壁上竖直固定安装有多个用于顶起密封盖(6)的举升气缸(209)和多个用于驱动外箱体(3)绕内箱体(2)旋转的排水电机(210)以及用于驱动密封盖(6)自转的闭合电机(211);所述内箱体(2)的上表面设置有多个呈中心对称分布的一字型弧槽(212)和T型弧槽(204),所述一字型弧槽(212)和T型弧槽(204)的一端连通,所述一字型弧槽(212)的断面呈方形,所述T型弧槽(204)的断面呈倒T形;

所述外箱体(3)的内壁上开设有多条呈中心对称分布的排水槽(302),当排水电机(210)带动外箱体(3)旋转时,所述排水槽(302)能够与通槽(201)相接触,所述内箱体(2)的下表面与外箱体(3)的内侧底面之间设置有排水腔(301),所述排水槽(302)的下端伸入到排水腔(301)内,所述内箱体(2)内的水穿过过滤网板(202)进入排水槽(302)中并沿着排水槽(302)向下流动进入排水腔(301)中;

所述密封盖(6)的下表面设置有多个与一字型弧槽(212)相对应的T型弧板(606),所述T型弧板(606)能够插入一字型弧槽(212)中并沿着一字型弧槽(212)的槽壁滑动卡入T型弧槽(204)内,从而实现密封盖(6)与内箱体(2)卡紧固定连接;所述密封盖(6)的上表面设置有搅拌电机(7)、用于向内箱体(2)内部加注改性剂的加液斗(608)和用于检测内箱体(2)内部的气压的压力计(604)以及用于检测内箱体(2)内部的温度的温度计(605),所述加液斗(608)上安装有控制阀(609),所述内箱体(2)内竖直设置有搅拌轴(701),所述搅拌轴(701)上端与搅拌电机(7)的输出轴固定连接,所述搅拌轴(701)的侧壁上安装有多个搅拌叶片(702)和粉碎叶片(703),其中多个粉碎叶片(703)位于搅拌轴(701)的侧壁下端;

所述排料管(4)的上端管口处密封滑动插接有顶盖(401),所述排料管(4)的管壁上插接有U型顶杆(403),所述U型顶杆(403)的一端与顶盖(401)固定连接,所述U型顶杆(403)的另一端与电液推杆(404)的推杆头固定连接,所述电液推杆(404)竖直固定安装在排料管(4)的外壁面上;所述排料管(4)的管壁上开设有与排水腔(301)连通的进水孔(405);

所述密封盖(6)的侧壁上设置有弧形齿条(607),所述闭合电机(211)的输出轴上设置有齿轮(206),所述齿轮(206)与弧形齿条(607)啮合;

所述排料管(4)的内壁上固定安装有多个定位环(402),所述U型顶杆(403)滑套在多个定位环(402)上。

2.根据权利要求1所述的一种高致密度污泥砖生产用污泥搅拌加湿装置,其特征在于:

所述密封盖(6)的外侧面上设置有多个顶座(601),其中每个顶座(601)位于一个举升气缸(209)的正上方,所述举升气缸(209)能够推动顶座(601)并带动密封盖(6)和顶座(601)一起上下移动。

3.根据权利要求2所述的一种高致密度污泥砖生产用污泥搅拌加湿装置,其特征在于:

所述顶座(601)的下表面设置有顶孔(602),所述举升气缸(209)上端的活塞杆头部能够插入顶孔(602)中。

4.根据权利要求3所述的一种高致密度污泥砖生产用污泥搅拌加湿装置,其特征在于:

所述顶孔(602)内安装有缓冲垫(603)。

5.根据权利要求1所述的一种高致密度污泥砖生产用污泥搅拌加湿装置,其特征在于:

所述排料管(4)的上表面以及内箱体(2)、外箱体(3)的内侧底面均为凹面。

6.根据权利要求1所述的一种高致密度污泥砖生产用污泥搅拌加湿装置,其特征在于:

所述外箱体(3)的外壁上套装有齿圈(303),所述排水电机(210)的输出轴上安装有齿轮(206),所述齿轮(206)与齿圈(303)啮合。

7.根据权利要求1所述的一种高致密度污泥砖生产用污泥搅拌加湿装置,其特征在于:

多个通槽(201)的下端与内箱体(2)的内侧底面齐平,多个通槽(201)的上端不与内箱体(2)的上表面接触。

8.根据权利要求1所述的一种高致密度污泥砖生产用污泥搅拌加湿装置,其特征在于:

所述密封盖(6)和内箱体(2)、外箱体(3)均采用隔热材料制作。
