专利号: 2019100174699
申请人: 龙南小麦自动化科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

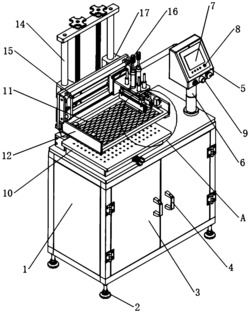

1.一种植绒布印花压合机,包括底座(1),其特征在于:所述底座(1)上固定连接有压合底板(10),所述底座(1)上固定连接有一对滑杆(14),一对所述滑杆(14)上均连接有升降机构(17),一对所述升降机构(17)上固定连接有竖直方向的固定板(15),所述固定板(15)上固定连接有水平方向的微孔吸附印花板(11),且压合底板(10)的上端所在平面与微孔吸附印花板(11)的下端所在平面平行,所述固定板(15)上滑动连接有与微孔吸附印花板(11)相对应的点状静电发生器(13),所述点状静电发生器(13)与固定板(15)之间连接有滑动机构(16),所述压合底板(10)的上端放置有绒毛布基体(01),所述绒毛布基体(01)上连接有多个单根绒毛(02),所述微孔吸附印花板(11)的下端开凿有多个均匀的印花孔(20),所述微孔吸附印花板(11)内固定连接有与印花孔(20)相匹配的静电触发粒子(18),所述印花孔(20)的上端固定连接有微型印花喷墨头(19),所述微型印花喷墨头(19)与供墨系统连接,所述底座(1)的上侧设有控制器(5),所述控制器(5)与点状静电发生器(13)、微型印花喷墨头(19)、升降机构(17)和滑动机构(16)均连接。

2.根据权利要求1所述的一种植绒布印花压合机,其特征在于:所述微孔吸附印花板(11)上固定连接有一对限位板(12)。

3.根据权利要求1所述的一种植绒布印花压合机,其特征在于:所述底座(1)的下端固定连接有四个底脚(2),所述底脚(2)具有高度调节功能。

4.根据权利要求1所述的一种植绒布印花压合机,其特征在于:所述底座(1)包括柜体,所述柜体上合页连接有一对柜门(3),一对所述柜门(3)上均固定连接有把手(4)。

5.根据权利要求1所述的一种植绒布印花压合机,其特征在于:所述控制器(5)和底座(1)之间连接有伸缩杆(6),可调节控制器(5)的高度。

6.根据权利要求1所述的一种植绒布印花压合机,其特征在于:所述控制器(5)上连接有显示屏(7),所述显示屏(7)为IPS屏。

7.根据权利要求1所述的一种植绒布印花压合机,其特征在于:所述控制器(5)上固定连接有指示灯(8)。

8.根据权利要求1所述的一种植绒布印花压合机,其特征在于:所述控制器(5)上连接有多个控制按钮(9),所述控制按钮(9)包括电源按钮。
