专利号: 2018215189255
申请人: 陕西众策网络科技发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

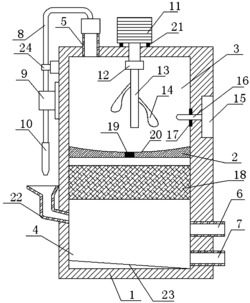

1.一种地表水水质检测装置,其特征在于,包括处理箱体(1),设在处理箱体(1)内的隔水板(2),所述的隔水板(2)的下方设有过滤器(18),所述的隔水板(2)的上方的腔体为搅拌检测腔体(3),所述的过滤器(18)下方的腔体为加药沉淀腔体(4),所述的处理箱体(1)的外壁上镶嵌有水质检测仪(15),该水质检测仪(15)的检测探头(16)伸入到搅拌检测腔体(3)中,所述的处理箱体(1)的顶部设有入水口(5),该入水口(5)与取水管线(8)连通,所述的取水管线(8)上连接有抽水泵(9),该抽水泵(9)固定在处理箱体(1)的侧面,所述的处理箱体(1)的顶部固定设有搅拌电机(11),该搅拌电机(11)的搅拌轴延伸到搅拌检测腔体(3)内与设在搅拌检测腔体(3)内的旋转轴(13)通过联轴器(12)连接,所述的旋转轴(13)上均匀设有多个搅拌叶(14),所述的隔水板(2)上设有将搅拌检测腔体(3)与隔水板(2)下方的腔体贯通的通水孔,该通水孔内设有压力阀(19),所述的处理箱体(1)的下部设有上清液排出口(6)和沉淀物排出口(7),该上清液排出口(6)和沉淀物排出口(7)分别与加药沉淀腔体(4)连通,且所述的上清液排出口(6)位于沉淀物排出口(7)的上方,所述的处理箱体(1)下部侧面上还固定连接有加药漏斗(22),该加药漏斗(22)与加药沉淀腔体(4)连通,且所述的加药漏斗(22)位于上清液排出口(6)的上方。

2.根据权利要求1所述的一种地表水水质检测装置,其特征在于,所述的取水管线(8)的端部连接有取水头(10),所述的取水管线(8)为软管,所述的取水头(10)由不锈钢材料制成,所述的取水管线(8)通过固定设在处理箱体(1)侧面的管线卡箍(24)卡在处理箱体(1)的侧面。

3.根据权利要求1所述的一种地表水水质检测装置,其特征在于,所述的水质检测仪(15)的检测探头(16)与搅拌检测腔体(3)的内壁通过密封圈(17)连接。

4.根据权利要求1所述的一种地表水水质检测装置,其特征在于,所述的隔水板(2)的上部为向下凹陷的弧形面(20)。

5.根据权利要求1所述的一种地表水水质检测装置,其特征在于,所述的加药沉淀腔体(4)的底部为斜面(23),该斜面(23)的低端位于沉淀物排出口(7)的一端。

6.根据权利要求1所述的一种地表水水质检测装置,其特征在于,所述的过滤器(18)是由上过滤板(1801)、活性炭过滤层(1802)、石英砂过滤(1803)和下过滤板(1804)叠加而成。

7.根据权利要求1所述的一种地表水水质检测装置,其特征在于,所述的处理箱体(1)正面开设有过滤器安装槽(105),该过滤器安装槽(105)两侧内的上下两端分别设有上平行导轨槽(101)和下平行导轨槽(103),所述的上平行导轨槽(101)和下平行导轨槽(103)之间设有插孔(102),所述的过滤器(18)的端部固定连接在盖板(25),所述的盖板(25)的上下两端分别设有与上平行导轨槽(101)和下平行导轨槽(103)配合的平行导轨(26),所述的盖板(25)上还设有与插孔(102)相互配合的插销(27),该插销(27)的顶部设有卡在处理箱体(1)侧面设有的按压孔(104)中的卡扣(28),且所述的按压孔(104)与插孔(102)相互贯通。
