专利号: 2018214320634
申请人: 浙江瑞驰达通信科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-01-15
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

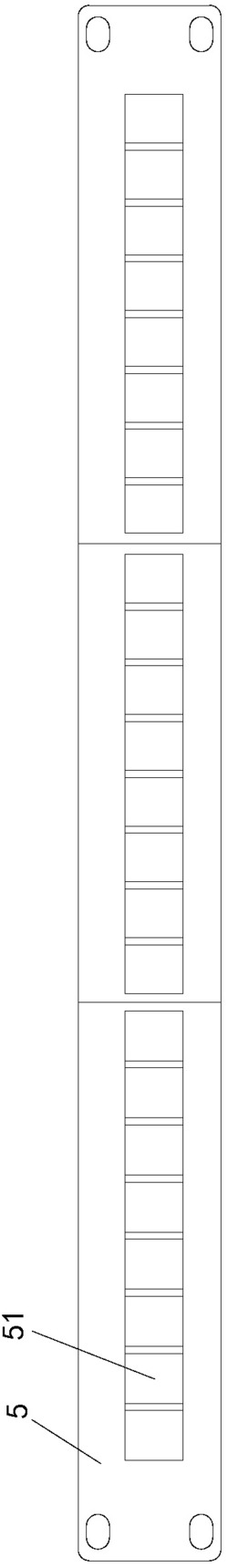

1.一种防尘配线架,其特征在于,包括:面板(5)、配线模块本体(1)、理线架(6),所述面板(5)后侧通过支撑板(7)连接理线架(6),所述面板(5)开设多个连接窗口(51),所述配线模块本体(1)适应卡接在所述连接窗口(51)内,使所述配线模块本体(1)的连接端口(2)卡接在所述连接窗口(51)内;

所述配线模块本体(1)前端的连接端口(2)内部设置有防尘门(3);

所述连接端口(2)包括:主连接端口(21)、旋转槽(22)和铰接槽(23);所述防尘门(3)包括:主防尘部(31)、旋转部(32)和铰接部(33);所述铰接部(33)与铰接槽(23)尺寸相适应,铰接部(33)设在所述铰接槽(23)中;所述旋转部(32)与所述旋转槽(22)相适应,旋转部(32)设在所述旋转槽(22)内部;所述主防尘部(31)与主连接端口(21)尺寸相适应,主防尘部(31)设在所述主连接端口(21)内部;所述配线模块本体(1)内部呈空腔结构,使所述防尘门(3)在待连接的线缆连接头推动下旋转至所述空腔内部;

所述防尘门(3)外表面设置卡接槽(34),使待连接的线缆连接头卡接在所述卡接槽(34)中;

所述卡接槽(34)结构呈“凸”字型结构,所述卡接槽(34)两侧的两个突出的凸耳(341)结构与待连接线缆连接头的卡接扣适应卡接;

所述防尘门(3)外表面设置引导槽(35),所述引导槽(35)呈倒立三角形结构;

所述引导槽(35)设在所述防尘门(3)的主防尘部(31)外表面中部。

2.根据权利要求1所述的防尘配线架,其特征在于,所述防尘门(3)的铰接部(33)的横截面呈圆形,所述铰接部(33)两端中心设有铰接轴,所述铰接轴插入铰接槽(23)两端开设的铰接孔中。

3.根据权利要求2所述的防尘配线架,其特征在于,所述铰接轴外壁固定连接扭转弹簧,所述扭转弹簧的两端部分别与铰接孔的孔壁限位压紧,使所述扭转弹簧带动所述防尘门(3)的主防尘部(31)处于主连接端口(21)位置。

4.根据权利要求3所述的防尘配线架,其特征在于,所述防尘门(3)的铰接部(33)两侧靠近配线模块本体(1)内部设有限位凸起(36),所述限位凸起(36)与所述铰接槽(23)两侧的端壁限位,使防尘门(3)处于所述配线模块本体(1)内部。

5.根据权利要求1所述的防尘配线架,其特征在于,所述配线模块本体(1)上侧设置第一卡接扣(101),所述配线模块本体(1)下侧设置第二卡接扣(102),所述第一卡接扣(101)和第二卡接扣(102)分别与面板(5)的卡接槽适应配合连接。

6.根据权利要求5所述的防尘配线架,其特征在于,所述配线模块本体(1)包括:连接端口部(11)和线缆固定部(12);所述第一卡接扣(101)固定连接或者一体成型设在所述连接端口部(11)上侧位置,所述第二卡接扣(102)通过弹性件(103)连接在所述线缆固定部(12)下侧。

7.根据权利要求6所述的防尘配线架,其特征在于,所述线缆固定部(12)包括:线缆槽(121)和扣接杆(122),所述扣接杆(122)下端固定连接在所述线缆槽(121)的两个槽壁上表面,所述扣接杆(122)上侧扣接密封盖(13);所述密封盖(13)内部开设与扣接杆(122)数量相同的扣接槽(131),所述扣接杆(122)与所述扣接槽(131)适应连接;

所述扣接槽(131)侧部和所述扣接杆(122)侧部分别开设卡凸起(132)和卡口(1221),使卡凸起(132)和卡口(1221)适应扣合。

8.根据权利要求1所述的防尘配线架,其特征在于,所述配线模块本体(1)的连接端口(2)处下方留设标示部(4)。

9.根据权利要求1所述的防尘配线架,其特征在于,所述支撑板(7)上表面设置至少两个隔离板(71)。

10.根据权利要求9所述的防尘配线架,其特征在于,所述面板(5)的连接窗口(51)两侧分别设置隔离板(71),所述理线架(6)的数量与所述连接窗口(51)数量相同,并在每个理线架(6)顶端设置有至少两个绕线槽口(61)。
