专利号: 201811621039X
申请人: 深圳凯鸿欣电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

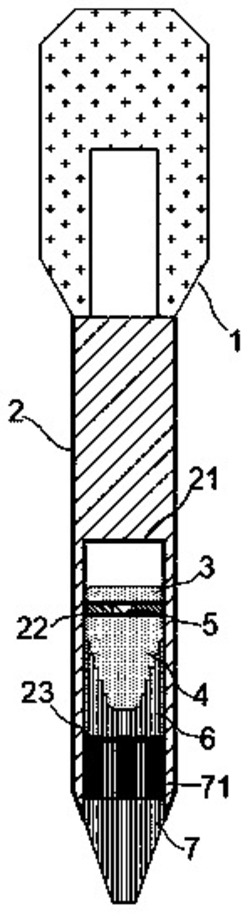

1.一种多尺寸电动螺丝刀,本多尺寸电动螺丝刀包括有手柄(1)、传动杆(2)和刀头,传动杆(2)的尾端可拆卸的安装在手柄(1)上;其特征在于:在传动杆(2)的前端开设有沿传动杆(2)轴向延伸的调节槽(21),在所述调节槽(21)的底部设置有弹性材料做成的缓冲腔(3),所述缓冲腔(3)通过导流管与一个应变腔(4)相连;所述应变腔(4)设置在加固板(22)上;在所述导流管内设置有电动控制阀(5),电动控制阀(5)与电源电性连接;在应变腔(4)和缓冲腔(3)内填充有调节液;紧贴所述应变腔(4)设置有与传动杆(2)轴线平行的传动柱(6),各传动柱(6)彼此紧贴的并列排布,各传动柱(6)的上端抵住应变腔(4),在传动柱(6)的下端设置有压敏片(61);各压敏片(61)与所述电动控制阀(5)电性连接;压敏片(61)受压的数量与电动控制阀(5)开启的时间呈正比;且当压敏片(61)不受压时,电动控制阀(5)处于打开状态;在所述调节槽(21)内固定设置有支承网板(23),各支承网板(23)的网孔与传动柱(6)的下端一一正对匹配,支承网板(23)的支承边托住各传动柱(6)的边缘,各压敏片(61)从网孔中露出;在支承网板(23)的另一侧设置有与传动柱(6)一一匹配的刀柱(7),各刀柱(7)彼此紧贴的并列排布在调节槽(21)中,刀柱(7)的上端伸入调节槽(21)内,下端从调节槽(21)伸出;在调节槽(21)的内壁设置有防止刀柱(7)滑脱的防滑齿,各刀柱(7)仅能够沿传动杆(2)的轴线往复滑动;在各刀柱(7)的上端固定有端面尺寸小于网孔的传导柱(71),各刀柱(7)的下端成楔形面,螺丝刀自然放置时,各楔形面组合成完整的刀头,各传导柱(71)与压敏片(61)一一匹配的正对。

2.根据权利要求1所述的多尺寸电动螺丝刀,其特征在于:在所述手柄(1)内设置有驱动电机,所述驱动电机的驱动轴与传动杆(2)可拆卸连接。

3.根据权利要求1或2所述的多尺寸电动螺丝刀,其特征在于:在传导柱(71)及压敏片(61)之间设置有弹性层。
