专利号: 2018116032710
申请人: 吉林省沃豪斯建材科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种坐便除味装置,其特征在于,包括:

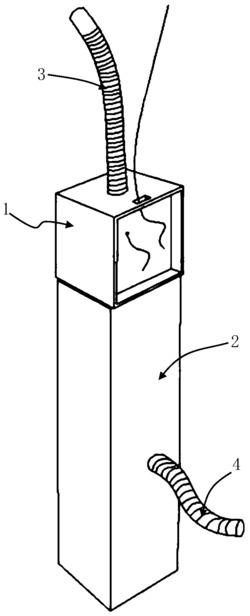

风扇安装盒,在该风扇安装盒的内部设置有一风扇,且该风扇安装盒的顶部通过第一通气管与建筑物内的排气管道连通,该风扇安装盒的底部通过第二通气管与坐便器的便池连通;

所述第二通气管与所述坐便器的冲水箱内的溢水管连通。

2.根据权利要求1所述的坐便除味装置,其特征在于:所述第二通气管的第一端与所述风扇安装盒连接,第二端与所述溢水管连接,且在所述第二通气管的第二端设置有一支管,该支管与所述第二通气管垂直连通,且该支管的内壁底部与所述溢水管的顶部齐平。

3.根据权利要求1所述的坐便除味装置,其特征在于:所述风扇安装盒的底部连接有一高度调节装置,所述第二通气管通过该高度调节装置与所述风扇安装盒的底部连接;

所述高度调节装置用于调节所述第二通气管的第一端在竖直方向上的安装位置。

4.根据权利要求3所述的坐便除味装置,其特征在于:所述高度调节装置呈顶部敞口的盒体,所述第二通气管的第一端与该盒体固定连接;

在所述盒体的底壁或侧壁上设置有一通孔,所述第二通气管的第一端穿设在该通孔内,且在所述通孔和第二通气管之间涂覆有密封胶。

5.根据权利要求4所述的坐便除味装置,其特征在于在所述风扇安装盒的底部设有第一连接部,在该第一连接部的下部外周设有卡接块,所述盒体的顶部敞口处套设在该第一连接部的外周,且在所述盒体的内周设置有与所述卡接块适配的卡槽,所述盒体的顶部与所述风扇安装盒的底部通过所述卡接块和卡槽紧密卡接。

6.根据权利要求1所述的坐便除味装置,其特征在于:在所述风扇安装盒的顶部设有第二连接部,该第二连接部的外周设有若干凸棱,该凸棱的外周尺寸沿远离所述风扇安装盒的方向逐渐减小;所述第一通气管紧密套设在该第二连接部的外周。

7.根据权利要求1所述的坐便除味装置,其特征在于:所述风扇通过支架安装在所述风扇安装盒内,且在所述支架与风扇安装盒之间设置有一减震垫。

8.根据权利要求1所述的坐便除味装置,其特征在于:所述风扇通过导线与建筑物内的配电箱电连接,且在该导线上设置有一开关,该开关用于控制所述风扇的通断电。

9.根据权利要求8所述的坐便除味装置,其特征在于:在所述坐便器的冲水箱上方设置有一扣板,该扣板的顶部与卫生间的吊顶接触,扣板的底部与所述冲水箱的盖体接触,所述风扇安装盒、第一通气管和第二通气管均位于所述扣板与卫生间的墙体之间,所述开关安装在扣板外部与所述风扇安装盒对应的位置。

10.根据权利要求8所述的坐便除味装置,其特征在于:所述风扇安装盒安装在墙体内部,所述开关安装在墙体外部与所述风扇安装盒对应的位置。
