专利号: 2018115695514
申请人: 苏州爱华光电科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

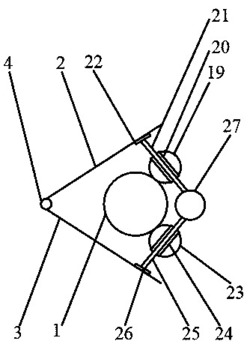

1.一种山间LED警示灯,包括警示灯系统,警示灯系统的前方一侧设有第一风向导向片,警示灯系统的前方另一侧设有第二风向导向片,其特征在于:第一风向导向片与第二风向导向片的前端之间设有旋调机构;

警示灯系统的后部一侧设有第一导向球,第一导向球的中间位置设有第一导向槽,第一导向槽内插接有第一移动轴,第一移动轴的前端设有第一移动片,第一移动片安装在第一风向导向片的后端对内朝向面位置,第一移动轴的后端为自由端;警示灯系统的后部另一侧设有第二导向球,第二导向球的中间位置设有第二导向槽,第二导向槽内插接有第二移动轴,第二移动轴的前端设有第二移动片,第二移动片安装在第二风向导向片的后端对内朝向面位置;第二移动轴的后端为自由端;

警示灯系统包括透明灯壳,透明灯壳的内部安装有灯筒,灯筒的外周面设有若干LED灯,灯筒的内部安装有第一定位筒,第一定位筒的外周面卷绕有第一薄膜电池,第一薄膜电池与LED灯为电连接,第一定位筒的内部安装有第二定位筒,第二定位筒的外周面卷绕有第二薄膜电池,第二薄膜电池与LED灯为电连接。

2.根据权利要求1所述的山间LED警示灯,其特征在于:透明灯壳的外侧部位置设有控制开关,控制开关包括两个开关,一个开关安装在第一薄膜电池与LED灯的连接电路上,另一个开关安装在第二薄膜电池与LED灯的连接电路上。

3.根据权利要求1所述的山间LED警示灯,其特征在于:透明灯壳、灯筒、第一定位筒以及第二定位筒呈同轴布置,透明灯壳、灯筒、第一定位筒以及第二定位筒的横截面呈同心圆布置。

4.根据权利要求1所述的山间LED警示灯,其特征在于:透明灯壳的外周面涂覆有胶层,所述胶层的外表面与LED灯的灯珠根部齐平。

5.根据权利要求1所述的山间LED警示灯,其特征在于:旋调机构包括导向轴,导向轴的两端均设有定位筒,定位筒安装在第一风向导向片的前端两侧,第一风向导向片的前端设有开槽,定位筒安装在开槽的两侧,导向轴套装有旋调管,旋调管安装在开槽位置,旋调管与第二风向导向片的前端连接。

6.根据权利要求1所述的山间LED警示灯,其特征在于:第一移动轴的自由端与第二移动轴的自由端均卡接在锁接机构上。

7.根据权利要求6所述的山间LED警示灯,其特征在于:锁接机构包括锁盘,锁盘的一侧设有第一锁槽,第一移动轴的自由端卡接在第一锁槽内,锁盘的另一侧设有第二锁槽,第二移动轴的自由端卡接在第二锁槽内。

8.根据权利要求6所述的山间LED警示灯,其特征在于:第一锁槽与第二锁槽的外端比内端宽大。

9.根据权利要求1所述的山间LED警示灯,其特征在于:第一移动片与第二移动片的对外朝向面均设有磁吸层,第一风向导向片与第二风向导向片的对内朝向面均设有金属层,第一移动片吸附在第一风向导向片上,第二移动片吸附在第二风向导向片上。

10.根据权利要求1所述的山间LED警示灯,其特征在于:第二薄膜电池与第一薄膜电池均为太阳能薄膜电池。
