1.一种自动锁紧定位的轴承装置，其特征在于：所述轴承装置包括轴承（1）和轴承座，所述轴承（1）包括轴承外圈（4）、轴承内圈（6）和滚动体（5），所述轴承外圈（4）与轴承内圈（6）同轴设置，所述滚动体（5）设置于轴承外圈（4）和轴承内圈（6）之间，所述轴承内圈（6）内表面设置有锁紧环（8），所述轴承外圈（4）外表面设置有限位凹槽（16），所述轴承座设置有与限位凹槽（16）配合使用的限位凸起（13）。

2.根据权利要求1所述的一种自动锁紧定位的轴承装置，其特征在于：所述轴承座为分体式结构，其包括第一轴承座（2）和第二轴承座（3），所述第一轴承座（2）和第二轴承座（3）上均设置有连接耳（14）和连接槽（15），所述第一轴承座（2）的连接耳（14）与第二轴承座（3）的连接耳（14）结构相同，所述第一轴承座（2）的连接槽（15）与第二轴承座（3）的连接槽（15）结构相同，所述连接耳（14）和连接槽（15）上设置有螺栓孔，所述第一轴承座（2）的连接耳（14）与第二轴承座（3）的连接槽（15）配合使用,所述第二轴承座（3）的连接耳（14）与第一轴承座（2）的连接槽（15）配合使用。

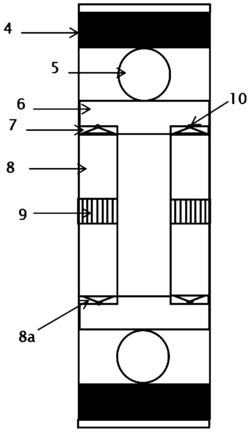

3.根据权利要求2所述的一种自动锁紧定位的轴承装置，其特征在于：所述轴承内圈（6）内表面设置有两个锁紧环（8），所述两个锁紧环（8）分别设置于轴承内圈（6）内表面的两端，所述锁紧环（8）的横截面为等腰三角形，所述锁紧环（8）包括锁紧环尖端和锁紧环斜面（8a），所述锁紧环尖端与轴承内圈（6）内表面之间设置有弧形橡胶（10），所述轴承内圈（6）内表面还设置有圆环（7），所述圆环（7）设置有锁紧环斜面（8a）配合的圆环斜面，所述圆环（7）与轴承内圈（6）内表面螺纹连接，所述圆环斜面与锁紧环斜面（8a）螺纹连接。

4.根据权利要求3所述的一种自动锁紧定位的轴承装置，其特征在于：所述限位凹槽（16）为环形限位凹槽（16），所述限位凸起（13）为环形限位凸起（13），所述限位凹槽（16）上设置有第一锯齿（16a），所述第一锯齿（16a）相邻两个齿牙间的角为角a，所述角a的角度为

60-70度，所述限位凸起（13）上设置有与第一锯齿（16a）相配合的第二锯齿（13a）。

5.根据权利要求4所述的一种自动锁紧定位的轴承装置，其特征在于：所述连接槽（15）上设置有第三锯齿（15a），所述第一锯齿（16a）相邻两个齿牙间的角为角b，所述角b的角度为120-130度，所述连接耳（14）上设置有与第三锯齿（15a）配合的第四锯齿（14a）。

6.根据权利要求5所述的一种自动锁紧定位的轴承装置，其特征在于：所述锁紧环（8）上设置有缺口，所述缺口处设置有橡皮筋（9），所述橡皮筋（9）的宽度等于锁紧环（8）的宽度。

7.根据权利要求6所述的一种自动锁紧定位的轴承装置，其特征在于：所述第一轴承座（2）和第二轴承座（3）上设置有定位开口（11），所述轴承外圈（4）上设置有定位开口（11）配合使用的定位凸起（12）。

8.根据权利要求7所述的一种自动锁紧定位的轴承装置，其特征在于：所述第一轴承座（2）的定位开口（11）与第二轴承座（3）的定位开口（11）形状不相同。

9.根据权利要求8所述的一种自动锁紧定位的轴承装置，其特征在于：所述锁紧环（8）横截面的等腰三角形为钝角三角形，所述钝角的角度为150-160度。

10.根据权利要求9所述的一种自动锁紧定位的轴承装置，其特征在于：所述定位开口（11）的形状为长方形、梯形或圆弧型。
