专利号: 2018115331734
申请人: 台州市立德机电科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

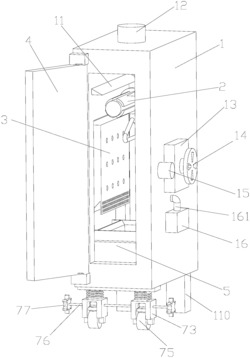

1.一种便于移动的衣物烘干箱,包括箱体(1)、设于所述箱体(1)内的衣杆(2)、设于所述衣杆(2)上的衣架(23)及活动连接于所述箱体(1)上的柜门(4),所述衣架(23)为单个,所述箱体(1)内壁上设有凹槽(19),所述凹槽(19)内设有推板(3),所述推板(3)内设有储气腔(36),所述箱体(1)侧壁上设有与所述储气腔(36)相通的热风机(16),所述推板(3)侧壁上设有多个出气孔(31);其特征在于:所述箱体(1)底部设有支撑座(110),所述支撑座(110)一侧设有移动轮组件。

2.按照权利要求1所述的一种便于移动的衣物烘干箱,其特征在于:所述移动轮组件包括设于所述箱体(1)底部的第二安装板(71)、设于所述第二安装板(71)底部的缓震弹簧(72)、设于所述缓震弹簧(72)底部的连接架(73)、设于所述连接架(73)底部的第四连接块(74)及可转动连接于所述第四连接块(74)上的滚轮(75)。

3.按照权利要求2所述的一种便于移动的衣物烘干箱,其特征在于:所述连接架(73)内设有摩擦片(78),所述连接架(73)上穿设有第三连接轴(76),所述第三连接轴(76)上设有驱动所述摩擦片(78)做升降运动的凸轮(761)。

4.按照权利要求3所述的一种便于移动的衣物烘干箱,其特征在于:所述摩擦片(78)侧壁上设有第二滑块(781),所述连接架(73)内壁上设有与所述第二滑块(781)相配合的第三滑槽(731),所述第三滑槽(731)内设有与所述第二滑块(781)相连的支撑弹簧(732)。

5.按照权利要求4所述的一种便于移动的衣物烘干箱,其特征在于:所述第三连接轴(76)两端分别设有第三连接板(77),所述第三连接板(77)侧壁上设有多个第五连接块(771)。

6.按照权利要求5所述的一种便于移动的衣物烘干箱,其特征在于:所述推板(3)为导热材料制成,所述出气孔(31)倾斜朝下设置;所述箱体(1)侧壁上设有安装座(13),所述安装座(13)内设有可驱动所述推板(3)做水平运动的螺纹杆(141)。

7.按照权利要求6所述的一种便于移动的衣物烘干箱,其特征在于:所述储气腔(36)内设有第一隔板(37),所述第一隔板(37)设于所述推板(3)侧壁底部出气孔(31)上方,所述第一隔板(37)与所述储气腔(36)内壁留有空隙;所述第一隔板(37)上方设有第二隔板(38),所述第二隔板(38)设于所述推板(3)侧壁中部出气孔(31)上方,所述第二隔板(38)上设有多个第一通孔(381)。
