专利号: 2018115161343
申请人: 济南鸿泰建筑遮阳系统有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

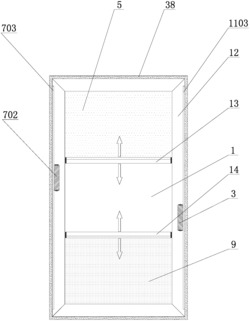

1.一种内置遮阳布料卷帘结构的两玻中空玻璃,包括间隔设置的室内玻璃和室外玻璃,其特征在于:所述室内玻璃与室外玻璃之间设有槽型外框,所述槽型外框上设有相互配合遮光的布帘系统A和布帘系统B两套布帘系统,所述布帘系统A包括横向设置在槽型外框上端的半遮光布料卷轴,所述半遮光布料卷轴上设有半遮光卷帘,所述半遮光布料卷轴一端通过半遮光运行机构与半遮光驱动机构连接,所述布帘系统B包括横向设置在槽型外框下端的全遮光布料卷轴,所述全遮光布料卷轴上设有全遮光卷帘,所述全遮光布料卷轴一端通过全遮光运行机构与全遮光驱动机构连接。

2.根据权利要求1所述的一种内置遮阳布料卷帘结构的两玻中空玻璃,其特征在于:所述槽型外框靠近室内玻璃的一侧设有盖板,所述槽型外框包括槽型外框A和槽型外框B,所述槽型外框的上边框和下边框采用槽型外框A,所述槽型外框的左边框和右边框采用槽型外框B,所述槽型外框由两个上下设置的槽型外框A和两个左右设置的槽型外框B拼接而成,且呈方形结构,所述槽型外框A包括槽型外框本体A,所述槽型外框本体A上设有便于安装布料卷轴的导槽A,所述槽型外框B包括槽型外框本体B,所述槽型外框本体B上设有便于同步带运行的导槽B,所述槽型外框本体B上沿室内玻璃向室外玻璃方向间隔设有导槽C和导槽D,所述半遮光卷帘端部安装有半遮光下梁,所述全遮光卷帘端部安装有全遮光下梁,所述全遮光下梁两端设置在导槽C内,且全遮光下梁带动全遮光卷帘在导槽C内升降,所述半遮光下梁两端设置在导槽D内,且半遮光下梁带动半遮光卷帘在导槽D内升降。

3.根据权利要求2所述的一种内置遮阳布料卷帘结构的两玻中空玻璃,其特征在于:所述半遮光布料卷轴左端安装有卷轴部件A,右端安装有卷轴部件B,所述卷轴部件A通过轴承安装在L型部件A上,所述L型部件A通过螺丝连接固定在槽型外框左上角处,所述卷轴部件B通过轴承安装在L型部件B上,所述L型部件B通过螺丝连接固定在槽型外框右上角处。

4.根据权利要求3所述的一种内置遮阳布料卷帘结构的两玻中空玻璃,其特征在于:所述半遮光运行机构包括设置在卷轴部件A的带轮A,所述带轮A上设有同步带A,所述同步带A一端连接有绳索A,另一端连接绳索B,所述槽型外框的左边框内部下方设有换向轮A,所述绳索B绕过换向轮A与半遮光驱动机构的下方连接,所述半遮光驱动机构的上方与绳索A连接,所述同步带A分别通过金属钩A与绳索A或绳索B连接,所述换向轮A安装在换向轮座A上,所述换向轮座A通过弹簧A和固定螺钉A安装在槽型外框的左边框上。

5.根据权利要求4所述的一种内置遮阳布料卷帘结构的两玻中空玻璃,其特征在于:所述半遮光驱动机构包括设置在室内玻璃外侧的半遮光升降器和与半遮光升降器配合实现驱动半遮光升降器升降的半遮光磁控开关,所述室内玻璃内侧设有半遮光磁控开关导轨,所述半遮光磁控开关设置在半遮光磁控开关导轨内,所述半遮光升降器上端与绳索A连接,下端与绳索B连接。

6.根据权利要求3所述的一种内置遮阳布料卷帘结构的两玻中空玻璃,其特征在于:所述全遮光布料卷轴左端安装有卷轴部件C,右端安装有卷轴部件D,所述卷轴部件C通过轴承安装在L型部件C上,所述L型部件C通过螺丝连接固定在槽型外框左下角处,所述卷轴部件D通过轴承安装在L型部件D上,所述L型部件D通过螺丝连接固定在槽型外框右下角处。

7.根据权利要求6所述的一种内置遮阳布料卷帘结构的两玻中空玻璃,其特征在于:所述全遮光运行机构包括安装在卷轴部件D上的带轮B,所述带轮B上设有同步带B,所述同步带B一端通过绳索C与全遮光驱动机构连接,另一端连接有绳索D、绳索E和绳索F,所述槽型外框右边框内部上方设有换向轮B,所述绳索D绕过换向轮B与全遮光驱动机构的上方连接,所述绳索E依次绕过换向轮C、换向轮D和换向轮E与全遮光下梁的左端连接,所述绳索F依次绕过换向轮C和换向轮D与全遮光下梁的右端连接,所述同步带B分别通过金属钩B与绳索C或绳索D、绳索E和绳索F连接,所述换向轮B安装在换向轮座B上,所述换向轮座B通过弹簧B和固定螺钉B安装在槽型外框的右边框上。

8.根据权利要求7所述的一种内置遮阳布料卷帘结构的两玻中空玻璃,其特征在于:所述全遮光驱动机构包括设置在室内玻璃外侧的全遮光升降器和与全遮光升降器配合实现驱动全遮光升降器升降的全遮光磁控开关,所述室内玻璃内侧设有全遮光磁控开关导轨,所述全遮光磁控开关设置在全遮光磁控开关导轨内,所述全遮光升降器上端与绳索D连接,下端与绳索C连接,所述半遮光驱动机构设置在室内玻璃的左侧,全遮光驱动机构设置在室内玻璃的右侧。

9.根据权利要求8所述的一种内置遮阳布料卷帘结构的两玻中空玻璃,其特征在于:所述半遮光升降器和全遮光升降器结构相同,包括升降壳体,所述升降壳体上下两端分别设有滚轮,所述升降壳体内设有磁铁A,所述半遮光磁控开关和全遮光磁控开关结构相同,包括磁控壳体,所述磁控壳体上下两端分别设有滚轮,所述磁控壳体内设有与磁铁A磁性相反的磁铁B。

10.根据权利要求6所述的一种内置遮阳布料卷帘结构的两玻中空玻璃,其特征在于:

所述L型部件A、L型部件B、L型部件C和L型部件D结构相同,包括L型部件本体,所述L型部件本体上端横向设有安装卷轴部件的安装槽A,所述L型部件本体竖向设有便于同步带传输的通孔,所述L型部件本体上还设有便于安装换向轮的安装槽B,所述卷轴部件A、卷轴部件B、卷轴部件C和卷轴部件D结构相同,包括卷轴部件本体,所述卷轴部件本体一端设有便于安装轴承的圆形凸台,另一端设有便于与布料卷轴连接且驱动布料卷轴转动的连接凸起,所述连接凸起上设有多个凸柱,所述卷轴部件本体中部设有便于限位的限位圆盘。
