专利号: 2018115075757
申请人: 嘉兴巨腾信息科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

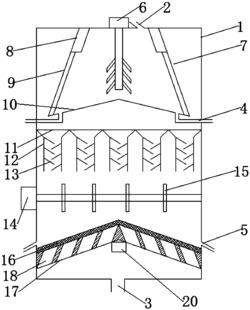

1.降尘防堵塞的制粉机,其特征在于,包括:

壳体,其顶部设有一个进料口、底部设有一个出料口、侧壁设有两个第一回收口和两个第二回收口;

第一粉碎装置,其位于所述壳体内上部,所述第一粉碎装置包括依次连接的第一电机、第一转动轴和多个第一刀片,其中,所述第一转动轴竖直设置,多个第一刀片沿所述第一转动轴的长度方向平行等间隔设置,第一刀片包括四个方形子刀片,四个子刀片均以45°角倾斜向下固设在所述第一转动轴上,四个子刀片的顶端位于所述第一转动轴的同一水平面且均匀分布;

过滤筒,其位于所述壳体内上部且包围所述第一粉碎装置,所述过滤筒为上小下大且中空的圆台形敞开结构,所述过滤筒与所述第一转动轴同轴设置,所述过滤筒包括自上而下依次固接的第一部分和第二部分,所述第一部分的上边缘固接所述壳体内顶面,所述第一部分的厚度大于所述第二部分的厚度、且外壁平齐,所述第一部分和所述第二部分的高度比为1:3,所述第一部分和所述第二部分上均开有多个圆形过滤孔,且所述第一部分和所述第二部分的过滤孔直径比为1:8,所述第二部分的下边缘封接有底板,所述底板为开口朝下的V形结构且V形夹角为150°,所述底板上开有多个圆形过滤孔,且所述底板的过滤孔直径与所述第二部分的过滤孔直径相等,所述进料口位于所述过滤筒内;

分隔板,其水平固接所述壳体的内壁且位于所述过滤筒下方,所述分隔板上开有多个圆形过滤孔,且所述分隔板的过滤孔直径与所述底板的过滤孔直径相等,所述分隔板的下表面固接多个挡尘组件,多个挡尘组件竖直设置且依次相接,每个挡尘组件均包括:出料筒和多组第一挡尘板,出料筒为开口向上的漏斗状,出料筒的上边缘固接所述分隔板的下表面,多组第一挡尘板等间隔固接出料筒竖直部分的内壁,每组第一挡尘板均包括以45°角倾斜向下相对交错设置的第一上挡尘子板和第一下挡尘子板,且第一上挡尘子板的底端与第一下挡尘子板的表面形成出料通道,两个第一回收口均位于所述底板和所述分隔板之间,两个第一回收口分别对应靠近所述底板的两低端,每个第一回收口均连接出料管,两个出料管的另一端分别对应穿入所述底板的两低端;

第二粉碎装置,其位于所述分隔板下方,所述第二粉碎装置包括依次连接的第二电机、第二转动轴和多个第二刀片,其中,所述第二转动轴水平设置,多个第二刀片平行等间隔套设在所述第二转动轴上,且每个第二刀片的外周上设有多个锯齿;

过滤网,其固接所述壳体的内壁且位于所述第二粉碎装置的下方,所述过滤网的下表面固接导料板,所述过滤网和所述导料板均为开口朝下的V形结构且V形夹角均为150°,所述导料板上倾斜开有多个导料通道,多个导料通道关于所述导料板的轴线对称,每个导料通道均为中空的圆柱状敞开结构,每个导料通道与所述导料板轴线的夹角均为25°,且底端均远离所述导料板的轴线,每个导料通道的内壁均等间隔固接多组第二挡尘板,每组第二挡尘板均包括倾斜向下相对交错设置的第二上挡尘子板和第二下挡尘子板,且第二上挡尘子板的底端与第二下挡尘子板的表面形成出料通道,第二上挡尘子板与所述导料板的夹角为65°,第二下挡尘子板与所述导料板平行,所述导料板的下表面中心固接振动电机,两个第二回收口位于所述过滤网和所述第二粉碎装置之间,两个第二回收口分别对应靠近所述过滤网的两低端。

2.如权利要求1所述的降尘防堵塞的制粉机,其特征在于,所述第一电机固设在所述壳体外顶面中央,所述第二电机固设在所述壳体的外壁上。

3.如权利要求1所述的降尘防堵塞的制粉机,其特征在于,所述进料口连接有进料管,所述进料管靠近所述进料口的部分与所述壳体顶面间的夹角为30°且上端朝向所述壳体的轴线。

4.如权利要求1所述的降尘防堵塞的制粉机,其特征在于,第一刀片的数量为3个,第二刀片的数量为6个。

5.如权利要求1所述的降尘防堵塞的制粉机,其特征在于,每个出料筒内均固接有三组第一挡尘板。

6.如权利要求1所述的降尘防堵塞的制粉机,其特征在于,所述第一部分的厚度为所述第二部分厚度的2倍。
