专利号: 201811505565X
申请人: 成都师范学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

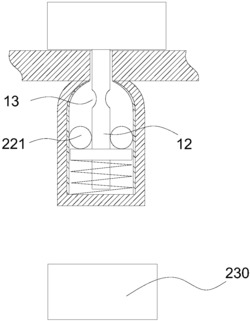

1.一种儿童安全插座,其特征在于,包括插座本体,所述插座本体的正面设置有用于供插头的插脚插入的插孔,所述插座本体内对应插孔的位置设置有插槽,所述插槽与所述插孔连通,所述插槽的内壁设置有导电触片,所述插槽靠近所述插孔的位置具有圆弧壁,所述插槽内设置有插脚锁定机构,所述插脚锁定机构包括弹簧和两个具有铁磁性的弧面卡件,所述弧面卡件与所述插槽接触的面为圆弧面,所述弹簧的一端抵接于所述插槽远离所述插孔的槽壁,所述弹簧的另一端与两个弧面卡件抵接。

2.根据权利要求1所述的儿童安全插座,其特征在于,所述弧面卡件为圆柱,所述插槽在所述插座本体设置有所述插孔的一面上的投影呈矩形,所述弹簧的大小与所述插槽的大小相匹配,所述圆柱的长度方向与所述圆弧壁平行。

3.根据权利要求1所述的儿童安全插座,其特征在于,所述弧面卡件为圆球,所述弹簧与所述圆球之间设置有挡环,所述插槽在所述插座本体设置有所述插孔的一面上的投影呈圆形。

4.根据权利要求3所述的儿童安全插座,其特征在于,所述弹簧和所述挡环均由铁磁性材质制成。

5.根据权利要求1所述的儿童安全插座,其特征在于,所述安全插座还包括用以对所述弧面卡件产生吸引力的磁性解锁件。

6.根据权利要求5所述的儿童安全插座,其特征在于,所述插座本体的背面沿所述插座本体的长度方向设置有两个第一滑槽,两个所述第一滑槽分别设置于所述插座本体靠近边缘的位置,所述磁性解锁件的相对两端分别卡设于两个所述第一滑槽内,且能沿着所述第一滑槽滑动。

7.根据权利要求6所述的儿童安全插座,其特征在于,所述插座本体的背面设置有插孔位置标识,所述插孔位置标识的位置与所述插孔的位置对应。

8.根据权利要求1所述的儿童安全插座,其特征在于,所述儿童安全插座还包括插孔遮挡机构,所述插孔遮挡机构包括第二滑槽和柔性遮挡片,多个所述插孔构成一个插孔组,每个插孔组的相对两侧分别设置有一个所述第二滑槽,每个所述第二滑槽均同时位于所述插座本体的侧面和正面上,所述柔性遮挡片的相对两端分别卡设于所述第二滑槽内,且能在所述第二滑槽内滑动,当所述柔性遮挡片完全滑动至所述插座本体的正面时能够完全遮挡对应的所述插孔组。

9.根据权利要求8所述的儿童安全插座,其特征在于,所述柔性遮挡片位于或靠近所述插座本体的正面的一端的外侧设置有便于推动所述柔性遮挡片的多个凸起。

10.一种儿童安全插座和插头套装,其特征在于,包括插头和如权利要求1-9任一项所述的儿童安全插座,所述插头的插脚上设置有位置相对的两个弧形凹槽,两个所述弧形凹槽的大小与两个所述弧面卡件相匹配,两个所述弧形凹槽的形状与两个所述圆弧面相匹配。
