专利号: 2018115054727
申请人: 浙江安地建筑规划设计有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

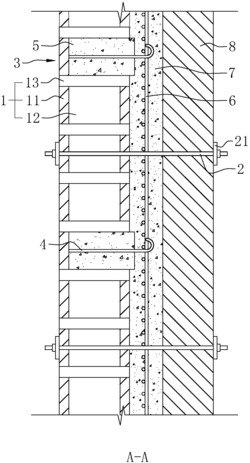

1.一种古建筑墙体的加固方法,其特征在于:包括如下步骤:S1,平面外支撑

在原墙体(1)和原木立柱(8)之间设置对拉螺栓(2),对拉螺栓(2)的两端分别穿过原墙体(1)远离原木立柱(8)一侧和原木立柱(8)远离原墙体(1)一侧;原墙体(1)包括侧砌的斗砖(11)和丁砖(12)以及平砌的眠砖(13);

S2,原墙体(1)点型加固

选择原墙体(1)朝向原木立柱(8)一侧的斗砖(11);将斗砖(11)取出,使得空腔朝向原木立柱(8)的一侧开口并形成填充槽(3);填充槽(3)贯通原墙体(1)厚度设置,且填充槽(3)均布于原墙体(1)表面;在填充槽(3)内固定预埋筋(4),预埋筋(4)垂直于原墙体(1)设置;

将预埋筋(4)的一端固定于填充槽(3)内,预埋筋(4)的另外一端延伸至填充槽(3)外部并设置有弯起;在填充槽(3)内浇筑细石混凝土,细石混凝土凝固后形成填充块(5);

S3,原墙体(1)面型加固;

在原墙体(1)靠近原木立柱(8)的一侧安装钢筋网片(6),钢筋网片(6)与预埋筋(4)弯起的一端进行搭接,在钢筋网片(6)上浇筑细石混凝土,细石混凝土凝固后形成内侧饰面层(7)。

2.根据权利要求1所述的一种古建筑墙体的加固方法,其特征在于:在所述S1的平面外支撑中,所述对拉螺栓(2)的两端均固定有钢板(21),所述钢板(21)分别抵紧于原墙体(1)和原木立柱(8)上。

3.根据权利要求1所述的一种古建筑墙体的加固方法,其特征在于:在所述S2的原墙体(1)点型加固中,所述填充块(5)朝向原木立柱(8)的一侧延伸至填充槽(3)外部。

4.根据权利要求3所述的一种古建筑墙体的加固方法,其特征在于:在所述S2的原墙体(1)点型加固中,所述预埋筋(4)的一端位于所述填充块(5)内部,另一端朝向原木立柱(8)延伸设置并位于所述填充块(5)外部。

5.根据权利要求1所述的一种古建筑墙体的加固方法,其特征在于:所述对拉螺栓(2)沿着原木立柱(8)的高度方向均匀且间隔布置由多根,相邻的所述对拉螺栓(2)之间的竖向间距为2.5m。

6.根据权利要求1所述的一种古建筑墙体的加固方法,其特征在于:所述填充槽(3)在原墙体(1)表面,沿竖向和横向均匀形成有多个,相邻的填充槽(3)之间的水平间距或者竖直间距均为1m。

7.根据权利要求6所述的一种古建筑墙体的加固方法,其特征在于:沿竖向的填充槽(3)之间交错设置。
