专利号: 2018114992547
申请人: 泰兴市佰银服饰有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

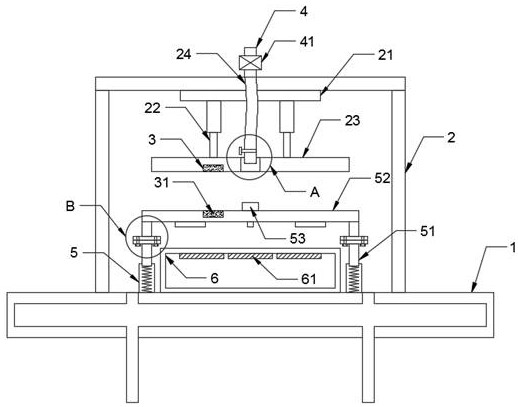

1.一种纺织面料印花装置,包括底座(1),其特征在于:所述底座(1)上端固定设置安装架(2),所述安装架(2)下端固定安装间隔板(21),所述间隔板(21)下端固定安装若干个液压缸(22),所述液压缸(22)伸缩杆端固定安装压板(23),所述压板(23)与安装架(2)之间固定安装软管(24),所述软管(24)下端延伸至压板(23)内侧,所述安装架(2)上端固定安装进料管(4),所述进料管(4)的外侧固定安装加压泵(41),所述软管(24)与进料管(4)之间固定,所述软管(24)内侧固定安装电磁阀(26),所述软管(24)外侧固定安装限位管(25),所述压板(23)靠近限位管(25)一端固定安装第一导体(3),所述底座(1)上端固定安装若干个固定杆(5),所述固定杆(5)内侧活动安装活动杆(51),所述活动杆(51)延伸至固定杆(5)外侧,所述活动杆(51)、固定杆(5)之间通过弹簧活动连接,所述活动杆(51)上端固定设置第一安装板(54),若干所述固定杆(5)之间固定安装安装箱(6),所述安装箱(6)内侧上端固定安装若干个加热棒(61),所述第一安装板(54)上端通过螺栓固定安装第二安装板(55),所述第二安装板(55)之间固定安装模板(52),所述模板(52)上端固定安装进料口(53),所述模板(52)靠近进料口(53)一端固定安装第二导体(31),所述第一导体(3)、第二导体(31)与电磁阀(26)、加压泵(41)之间电性连接,所述第一导体(3)、第二导体(31)位置相对应;

衣服放置完成后,通过对液压缸(22)长度进行调节,从而使压板(23)向下进行移动,压板(23)在不断移动时会和模板(52)之间接触,从而将第一导体(3)和第二导体(31)连通,且进料口(53)与软管(24)位置对应,从而在压板(23)与模板(52)进行接触时就会将软管(24)伸到进料口(53)内,由于第一导体(3)、第二导体(31)与电池阀、加压泵(41)之间电性连接,所以第一导体(3)第二导体(31)连通后就会将电池阀与加压泵(41)打开,从而使软管(24)对模板(52)进行供料,随着压板(23)不断的向下进行延伸时压板(23)也会带着模板(52)不断的向下进行移动,最终与安装箱(6)上端的衣服进行接触,从而在衣服上进行印花,同时可以打开加热棒(61)对衣服进行加热,从而加速将衣服烘干,从而防止染料漏出,印花完成后,通过液压缸(22)将压板(23)回收,压板(23)失去对模板(52)压力,由于模板(52)通过第一安装板(54)、第二安装板(55)与活动杆(51)连接,活动杆(51)又通过弹簧与固定杆(5)之间连接,从而将压板(23)上升时,模板(52)在弹簧的作用下也会上升,从而恢复原位。

2.根据权利要求1所述的一种纺织面料印花装置,其特征在于:所述限位管(25)与进料口(53)位置相对应,所述进料口(53)与压板(23)内侧软管(24)的长度之和大于限位管(25)长度。

3.根据权利要求1所述的一种纺织面料印花装置,其特征在于:所述活动杆(51)与固定杆(5)内侧之间光滑连接。

4.根据权利要求1所述的一种纺织面料印花装置,其特征在于:所述软管(24)直径小于进料口(53)的直径。
