专利号: 2018114823958
申请人: 大连英蕴科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

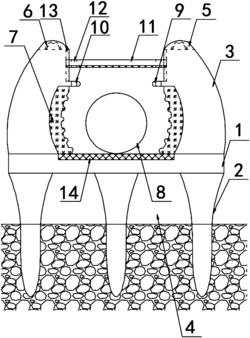

1.一种海洋工程用海底承重机构,包括支撑基板(1),其特征在于:所述支撑基板(1)底部固定设有固定桩(2)以及顶部两侧固定设有侧围板(3),所述固定桩(2)之间形成通水流道(4),所述侧围板(3)顶部设有开槽(5),所述开槽(5)内部设有吊装挂环(6),所述侧围板(3)内侧壁固定设有减震垫(7),两个所述减震垫(7)内侧设有海底管线(8),所述减震垫(7)顶部设有安装伸长板(9),所述安装伸长板(9)上设有安装螺孔(10),所述安装伸长板(9)顶部设有上活动板(11),所述上活动板(11)两侧设有安装通孔(12),所述上活动板(11)两侧对应的侧围板(3)内侧壁上设有滑槽(13),所述海底管线(8)顶部对应的上活动板(11)上以及底部对应的支撑基板(1)上均设有橡胶垫(14),所述固定桩(2)设置为多个且均匀分布于支撑基板(1)底部,所述固定桩(2)横截面设置为圆形,所述固定桩(2)顶端纵截面设置为喇叭形以及底端截面设置为U形;

所述侧围板(3)外侧壁截面以及顶端截面均设置为弧形,所述吊装挂环(6)高度小于开槽(5)深度;

所述减震垫(7)截面设置为弧形,所述减震垫(7)包括橡胶套(71)和弹簧(72),所述弹簧(72)设置为多个且均匀分布于橡胶套(71)内部,所述橡胶套(71)内侧壁上设有多个凸起筋板(73),所述凸起筋板(73)由橡胶材料制成且与橡胶套(71)一体化成型。

2.根据权利要求1所述的一种海洋工程用海底承重机构,其特征在于:所述安装通孔(12)与安装螺孔(10)相对应,所述安装通孔(12)外部设有螺钉,所述上活动板(11)和安装伸长板(9)通过螺钉可拆卸连接。

3.根据权利要求1所述的一种海洋工程用海底承重机构,其特征在于:所述上活动板(11)两端延伸至滑槽(13)内部,且上活动板(11)与滑槽(13)滑动连接,两个所述侧围板(3)之间的最小间距大于海底管线(8)直径,两个所述安装伸长板(9)之间间距大于海底管线(8)直径。

4.一种海洋工程用海底承重机构的施工方法,其特征在于:包括如权利要求1所述的海洋工程用海底承重机构,还包括以下步骤:S1:通过吊装挂钩与吊装挂环(6)卡接,将整个承重机构放入海底,并通过固定桩(2)插入海底,实现所述的海洋工程用海底承重机构的固定;

S2:上活动板(11)与整个机构分离;

S3:将下悬的海底管线(8)吊起卡入两个侧围板(3)之间;

S4:在海底管线(8)卡入后,将上活动板(11)卡入滑槽(13)内,并向下压动与安装伸长板(9)贴合;

S5:上活动板(11)限位海底管线(8),并且侧围板(3)外侧壁截面以及顶端截面均设置为弧形,固定桩(2)顶端纵截面设置为喇叭形以及底端截面设置为U形,降低水流过的阻力;

S6:通过海底管线(8)卡入安装,用于新的海底管线(8)铺设,以及用于补救海底管线(8)底部周围海床腐蚀导致海底管线(8)悬浮;

S7:将海底管线(8)吊起,将整个机构直接安装在悬浮的海底管线(8)底部;

S8:将海底管线(8)安装固定。
