专利号: 2018114581855
申请人: 浙江华仪电器科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

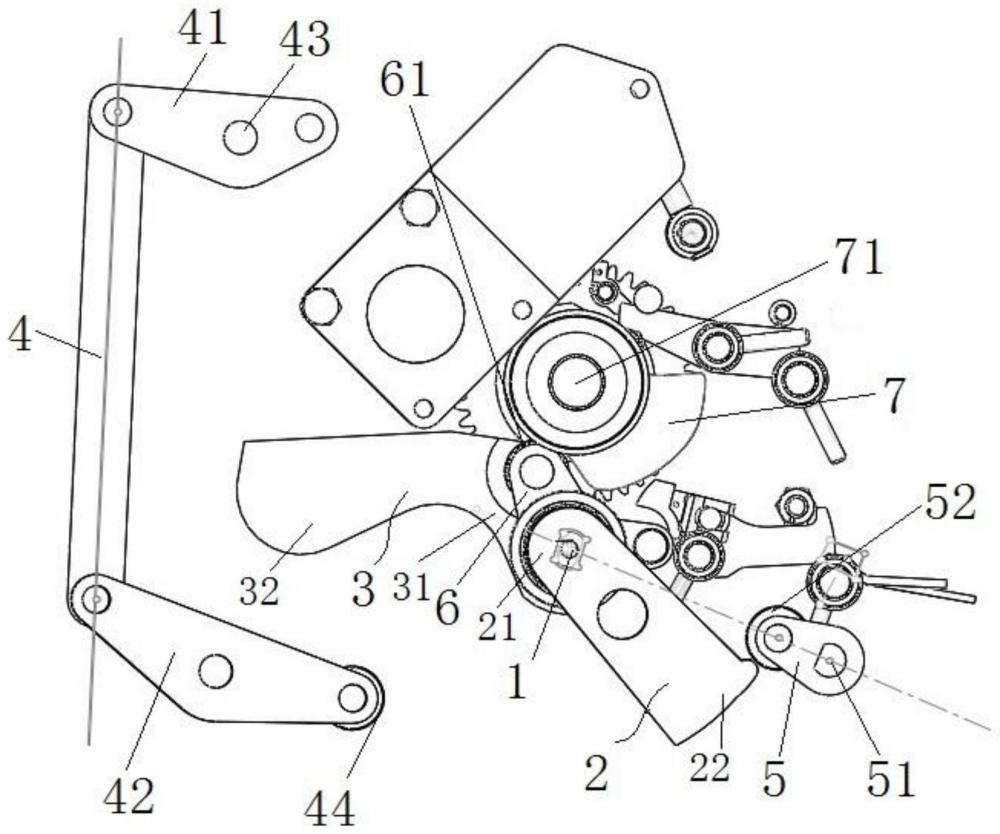

1.一种开关用延时控制的简易传动结构,所述开关包括主断口和次断口,其特征在于,所述传动结构包括:第一转轴(1),在驱动装置的驱动下绕轴转动;

次推程轮(2)和主推程轮(3),均设置在所述第一转轴(1)上并跟随所述第一转轴(1)一起转动;

所述主推程轮(3)包括安装于所述第一转轴(1)的第一同心部(31)以及与所述第一同心部(31)连接的第一推程部(32);

所述次推程轮(2)包括安装于所述第一转轴的第二同心部(21)以及与所述第二同心部(21)连接的第二推程部(22);

所述第一推程部(32)随所述第一转轴(1)转动并通过第一驱动结构驱动所述主断口合闸;

所述第二推程部(22)随所述第一转轴(1)并通过第二驱动结构驱动所述次断口合闸,所述第二驱动结构包括次断口拐臂(5),所述次断口拐臂(5)一端具有与所述第二推程部(22)配合的第二从动轮(52),另一端设置有用于驱动所述次断口分合闸的次断口驱动轴(51);

合闸时,所述第一转轴(1)被驱动反向转动,所述次推程轮(2)和所述主推程轮(3)在所述第一转轴(1)的带动下也反向转动,所述次推程轮(2)的所述第二推程部(22)与所述次断口拐臂(5)的所述第二从动轮(52)接触,驱动所述次断口拐臂(5)和所述次断口驱动轴(51)反向转动,从而使所述次断口合闸,所述次断口在合闸位置时,所述第二推程部(22)与所述第二从动轮(52)阻挡配合;且在所述次断口合闸时,所述主推程轮(3)还未与所述第一驱动结构接触,所述主推程轮(3)继续转动,与所述第一驱动结构接触,驱动主断口合闸。

2.根据权利要求1所述的开关用延时控制的简易传动结构,其特征在于:所述第一驱动结构包括连杆(4),以及分别设置于所述连杆(4)两端的第一主断口拐臂(41)和第二主断口拐臂(42),所述第一主断口拐臂(41)与用于驱动所述主断口分合闸的主断口驱动轴(43)连接,且靠近所述连杆(4)的一端与所述连杆(4)铰接,所述第二主断口拐臂(42)可转动安装于转动轴,相对所述转动轴的一端与所述连杆(4)铰接,另一端设有与所述第一推程部(32)配合驱动的第一从动轮(44)。

3.根据权利要求2所述的开关用延时控制的简易传动结构,其特征在于:还包括驱动所述第一驱动结构反向分闸运动的分闸簧以及限制所述第一驱动结构分闸运动至初始位置的限位结构。

4.根据权利要求3所述的开关用延时控制的简易传动结构,其特征在于:所述限位结构为设置在所述所述第一主断口拐臂(41)一侧的与其配合缓冲限位的挡板。

5.根据权利要求1‑4中任一项所述的开关用延时控制的简易传动结构,其特征在于:还包括作用于所述次断口拐臂(5)的复位偏压结构,所述复位偏压结构驱动所述次断口拐臂(5)在脱离所述第二驱动结构作用后向分闸方向运动。

6.根据权利要求1所述的开关用延时控制的简易传动结构,其特征在于:所述驱动装置包括:动力拐臂(6),设置在所述第一转轴(1)上并跟随所述第一转轴(1)一起转动,其远离所述第一转轴(1)的一端设置有第三从动轮(61);

动力凸轮(7),可转动地安装在第二转轴(71)上,正向转动至设定位置时与所述第三从动轮(61)撞击配合驱动所述第一转轴(1)转动;

合闸储能弹簧,释放能量时驱动所述动力凸轮(7)正向转动。

7.根据权利要求1‑4中任一项所述的开关用延时控制的简易传动结构,其特征在于:还包括与所述主推程轮(3)配合驱动的以实现分闸延时的分闸延时弹簧。
