专利号: 2018114499704
申请人: 钦州学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

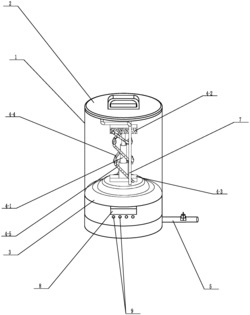

1.基于上下伸缩喷射混合的气液、液液反应实验仪,其特征在于:包括反应罐(1),所述反应罐(1)上可拆卸设有与其配合连接的罐盖(2),所述反应罐(1)内的底端设有一罐底座(3);所述反应罐(1)内设有上下伸缩喷射构件(4),所述上下伸缩喷射构件(4)包括设于罐底座(3)内的升降驱动,所述升降驱动与一升降伸缩杆(4-1)连接,所述升降伸缩杆(4-1)在升降驱动作用下可上下升降伸缩,所述升降伸缩杆(4-1)的两端部分别设有上储物支撑箱(4-2)、下储物支撑箱(4-3),所述上储物支撑箱(4-2)和下储物支撑箱(4-3)均为中空结构、且均与升降伸缩杆(4-1)的内部相通,所述上储物支撑箱(4-2)和下储物支撑箱(4-3)之间设有若干根缠绕在升降伸缩杆(4-1)上的折叠喷射管(4-4),所述折叠喷射管(4-4)上沿其表面上均开满喷射孔(4-5);所述下储物支撑箱(4-3)连接一进料管(5),所述进料管(5)贯穿罐底座后延伸出反应罐(1)外,且所述进料管(5)上还设有一控制其内流量的控制阀(6)。

2.根据权利要求1所述的基于上下伸缩喷射混合的气液、液液反应实验仪,其特征在于:所述反应罐(1)内设有一加热件(7),所述加热件(7)一端设于罐底座(3)上、另一端设于反应罐(1)的顶端。

3.根据权利要求2所述的基于上下伸缩喷射混合的气液、液液反应实验仪,其特征在于:所述罐底座(3)的外表面上设有一温度显示屏(8),所述温度显示屏(8)的下方还设有两温控按钮(9)。
