专利号: 2018114390896
申请人: 胡转香
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

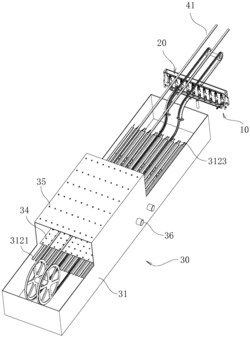

1.竹荪清洗装置,其特征在于:包括设置在清洗装置(30)上方的转运装置(40),竹荪取料装置(20)等距间隔布置在转运装置(40)上,转运装置(40)驱动竹荪取料装置(20)位于清洗装置(30)上移动;

所述清洗装置(30)上设置有竹荪转动机构,所述竹荪转动机构驱动竹荪取料装置(20)上的竹荪转动;

所述竹荪取料装置(20)包括设置在转运装置(40)上的保持架(22),所述保持架(22)垂直于转运装置(40)的转运方向间隔设置多个;

所述清洗装置(30)包括清洗水槽(31),所述清洗水槽(31)内导入有温水,所述清洗水槽(31)长度方向设置有两个隔板(33),所述两个隔板(33)将清洗水槽(31)分割成第一单元槽(311)、第二单元槽(312)及第三单元槽(313),所述第二单元槽(312)的槽壁及槽底均设置有超声波发生器(36);

所述保持架(22)上方设置有支撑环(56),所述支撑环(56)包括内圈及外圈,所述内圈与外圈转动连接,所述保持架(22)上设置有延伸支架(220),所述延伸支架(220)与支撑环(56)的外圈固定,所述支撑环(56)的内圈套设在卸料撑杆(52)及支撑滑杆(54)外,所述支撑环(56)的内圈设置有固定架板(57),所述保持架(22)之间通过固定架板(57)连接为一体,所述支撑环(56)的外圈沿径向延伸有拨料杆(561),所述拨料杆(561)的长度方向水平,所述拨料杆(561)沿着支撑环(56)的外圈周向方向等距间隔设置多个;

所述转运装置(40)包括两组平行间隔布置的输送链(41),所述固定架板(57)上延伸有固定杆与输送链(41)固连,所述竹荪取料装置(20)位于竹荪排料装置(10)的上方位置处时,保持架(22)的多个弹性夹片(221)围合的腔室开口竖直向下,所述竹荪取料装置(20)位于清洗装置(30)上时,所述保持架(22)的多个弹性夹片(221)围合的腔室开口竖直向上,所述保持架(22)的下半段伸入清洗装置(30)的液面下方位置;

所述第二单元槽(312)内设置有多排限位板(3121),所述多排限位板(3121)平行间隔布置,相邻限位板(3121)之间构成保持架(22)通过的通道,所述多排限位板(3121)的下板面均设置有拨杆(3122),所述拨杆(3122)沿着限位板(3121)的长度方向等距间隔布置;

所述保持架(22)由多个弹性夹片(221)构成,所述多个弹性夹片(221)的上端固定为一体,所述多个弹性夹片(221)的下端向下延伸且围合成夹持竹荪的腔室,所述保持架(22)的多个弹性夹片(221)的上端连接点中心设置有固定插针(222),所述固定插针(222)竖直;弹性夹片(221)包括第一夹片段(2211)及第二夹片段(2212),所述第一夹片段(2211)及第二夹片段(2212)均为弧形薄片状结构,所述第一夹片段(2211)的上端固连为一体,所述第二夹片段(2212)的下端远离固定插针(222)延伸,所述第一夹片段(2211)与第二夹片段(2212)的连接位置构成夹持竹荪的夹持点。

2.根据权利要求1所述的竹荪清洗装置,其特征在于:所述竹荪取料装置(20)位于清洗装置(30)的第一单元槽(311)及第二单元槽(312)内时,所述保持架(22)的下半段位于清洗装置(30)的液面下方,所述第三单元槽(313)的槽口上方设置有多排清洗喷头(34),所述清洗喷头(34)的喷水口水平及竖直向下布置,所述清洗喷头(34)的喷水口指向保持架(22)。

3.根据权利要求1所述的竹荪清洗装置,其特征在于:所述多排限位板(3121)的前端设置有导料条(3123),所述导料条(3123)位于通道的前端设置成“八”字形结构。

4.根据权利要求3所述的竹荪清洗装置,其特征在于:所述清洗装置(30)的出料口位置处的多个弹性夹片(221)围合的腔室开口竖直向下,所述输送链(41)位于清洗水槽(31)的上方延伸,所述清洗装置(30)的上方还设置有舒展水喷头(35),所述舒展水喷头(35)的喷射方向竖直向下且指向保持架(22)的上端。

5.竹荪加工系统,其特征在于:所述竹荪加工系统包括权利要求1至4任意一项所述的竹荪清洗装置。
