专利号: 2018113962629
申请人: 丹阳市雷登智能科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

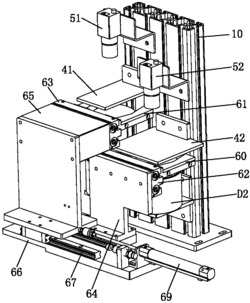

1.一种表面设有标记的镜片模具检测装置,其特征在于,包括:光源组件,该光源组件发出的光束穿过被检测的镜片模具;

投影板,该投影板与光源组件之间形成镜片模具的投放区,光束穿过镜片模具后投射到投影板上,在该投影板上形成镜片模具的影像;

影像采集器,影像采集器将投影板上的镜片模具的影像采集后转换为电信号输出;

比较单元,比较单元接收影像采集器输出的电信号,比较单元将获得的多个信号进行比对,判断被测的多个镜片模具上的标记是否相同;

所述光源组件包括第一光源组件和第二光源组件;

所述投影板包括第一投影板和第二投影板;

所述影像采集器包括第一影像采集器和第二影像采集器;

所述第一光源组件与第一投影板对应,所述第一投影板与第一影像采集器对应;

所述第二光源组件与第二投影板对应,所述第二投影板与第二影像采集器对应;

所述表面设有标记的镜片模具检测装置还包括:输送机构,该输送机构夹持待检测的镜片模具的周面,输送机构将夹持的镜片模具送至所述投放区;

所述输送机构包括:对镜片模具周面进行夹持的夹持组件;

驱动夹持组件移动的驱动器,该驱动器与夹持组件的一端连接;

支撑架,所述驱动器安装在支撑架上;

使支撑架位移的驱动组件,所述支撑架与驱动组件连接;

所述夹持组件包括第一夹持组件和第二夹持组件;

所述驱动器包括第一驱动器和第二驱动器;

所述支撑架包括第一支撑架和第二支撑架;

所述第一夹持组件与第一驱动器连接,第一驱动器安装在第一支撑架上;

所述第二夹持组件与第二驱动器连接,第二驱动器安装在第二支撑架上;

第一支撑架和第二支撑架分别与驱动组件连接;

所述驱动组件包括:安装板,所述第一支撑架与安装板连接;

第一滑轨组件,所述安装板与第一滑轨组件连接;

第二滑轨组件,该第二滑轨组件与安装板连接,第二支撑架与第二滑轨组件连接;

第一直线驱动器,该直线驱动器与第二支撑架连接;

第二直线驱动器,所述安装板与第二直线驱动器连接;

移动镜片模具的过程为:第二驱动器驱动第二夹持组件夹持第一镜片模具,第一驱动器驱动第一夹持组件夹持第二镜片模具后,由于第一支撑架和第二支撑架原始状态是错位的,因此,当第二直线驱动器驱动安装板移动后,使得第一镜片模具移动到第一光源组件和第一投影板之间的投放区,第二镜片模具移动到第二光源组件和第二投影板之间的投放区;

所述表面设有标记的镜片模具检测装置还包括合模装置、第一吸附机构、第二吸附机构、第一旋转驱动机构、第二旋转驱动机构、第一支架、胶带粘贴机构,第一直线驱动器驱动第二支撑架移动,使得第二支撑架与第一支撑架沿第一支架纵向处于同一直线上,第二直线驱动器驱动安装板向合模装置所在位置移动,从而使第一镜片模具位于合模装置的第一吸附机构的下方,而第二镜片模具位于合模装置的第二吸附机构的上方,第一吸附机构下降将第一镜片模具吸附,第二吸附机构上升将第二镜片模具吸附后,第一吸附机构带动第一镜片模具下降,第二吸附机构带动第二镜片模具上升,从而使第一镜片模具和第二镜片模具合模,合模机构上的胶带粘贴机构工作,将胶带贴在第一镜片模具和第二镜片模具的周面,随着第一旋转驱动机构驱动第一吸附机构旋转,第二旋转驱动机构驱动第二吸附机构旋转,即使得第一镜片模具和第二镜片模具同步旋转,从而使胶带沿着第一镜片模具和第二镜片模具的周面粘贴,完成合模。

2.根据权利要求1所述的一种表面设有标记的镜片模具检测装置,其特征在于,所述第一投影板与第二投影板错位布置。

3.根据权利要求1所述的一种表面设有标记的镜片模具检测装置,其特征在于,所述光源组件为平行光光源。

4.根据权利要求3所述的一种表面设有标记的镜片模具检测装置,其特征在于,所述平行光光源包括:发出光线的点光源;

筒体,点光源安装在筒体的一端;

安装在筒体另一端的透镜,该透镜使点光源发出的光线汇聚成光束。
