专利号: 2018113911383
申请人: 滁州职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

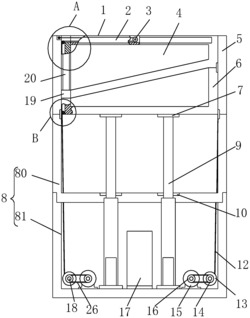

1.一种艺术品画报展示装置,其特征在于,包括收纳箱体(8)、多个顶盖(5)、放置板(6)、展示架(1)、升降机构和多个锁紧机构;

多个顶盖(5)均转动安装在收纳箱体(8)上并用于密封收纳箱体(8),收纳箱体(8)用于收纳展示架(1)和放置板(6);

展示架(1)用于放置艺术品画报,展示架(1)设在放置板(6)上,放置板(6)通过升降机构与收纳箱体(8)连接,每个锁紧机构与一个顶盖(5)连接,锁紧机构设在收纳箱体(8)与顶盖(5)之间并用于锁紧顶盖(5)并辅助顶盖(5)的开闭;

锁紧机构包括钢丝绳(12)、卷盘(13)、主轴(18)、驱动机构;

主轴(18)转动安装在收纳箱体(8)上,卷盘(13)安装在主轴(18)上,且卷盘(13)转动的轴线与顶盖(5)转动的轴线平行,钢丝绳(12)的一端缠绕在卷盘(13)上,钢丝绳(12)的另一端与盖板(5)连接,驱动机构用于带动主轴(18)转动;

放置板(6)内侧壁从下到上设有引导轮(25)和导向轮(24),展示架(1)上设有换向轮(3),钢丝绳(12)的另一端依次绕过引导轮(25)、导向轮(24)和换向轮(3)与盖板(5)连接。

2.根据权利要求1所述的艺术品画报展示装置,其特征在于,升降机构为电缸(9)。

3.根据权利要求1所述的艺术品画报展示装置,其特征在于,顶盖(5)远离放置板(6)的一端设有拉轴(22),拉轴(22)上套装有拉环(23),钢丝绳(12)与拉环(23)连接,拉轴(22)与顶盖(5)转动的轴线平行。

4.根据权利要求1所述的艺术品画报展示装置,其特征在于,展示架(1)转动安装在放置板(6)上,且展示架(1)可相对于放置板(6)上下转动;展示架(1)底板的上表面从远离与放置板(6)连接的一侧到靠近与放置板(6)连接的一侧向上倾斜。

5.根据权利要求1所述的艺术品画报展示装置,其特征在于,展示架(1)远离与放置板(6)连接的侧面上设有开口,开口处转动设有端架(19)。

6.根据权利要求5所述的艺术品画报展示装置,其特征在于,展示架(1)的顶部和侧面分别设有顶玻璃(2)和侧玻璃(4),端架(19)上设有端玻璃(20),顶玻璃(2)、侧玻璃(4)、端玻璃(20)、展示架(1)和端架(19)组成密闭空间。

7.根据权利要求5所述的艺术品画报展示装置,其特征在于,放置板(6)上设置有暗锁,用于锁死端架(19)。

8.根据权利要求1所述的艺术品画报展示装置,其特征在于,顶盖(5)为透明材料制成。
