专利号: 2018113904604
申请人: 东阳市阳涛电子科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

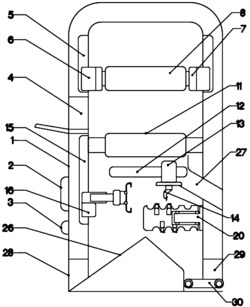

1.一种垃圾回收处理装置,包括矩形箱体(1)和安装于矩形箱体(1)上端的装置分离装置;其特征在于,所述垃圾回收处理装置中还包括设在分离装置下方的切割装置,设在切割装置下方的旋转装置,通过分离装置的作用可以使易拉罐一端的铁盖分离开来,通过切割装置的作用可以将易拉罐含铝的部分进行拉丝处理,通过旋转装置的作用可以为易拉罐的拉丝工作进行基本的旋转;所述矩形箱体(1)侧表面设有控制器(2),控制器(2)与矩形箱体(1)固定连接,矩形箱体(1)侧表面设有电源接口(3),电源接口(3)与矩形箱体(1)固定连接。

2.根据权利要求1所述的一种垃圾回收处理装置,其特征在于,所述分离装置包括部署于矩形箱体(1)上端侧表面的进料口(4),进料口(4)与矩形箱体(1)固定连接,矩形箱体(1)对立的侧表面设有滑槽一(5),滑槽一(5)与矩形箱体(1)固定连接,滑槽一(5)设有两对且位于进料口(4)上端,滑槽一(5)内表面设有电子滑动块一(6),电子滑动块一(6)与滑槽一(5)滑动连接,电子滑动块一(6)侧表面设有旋转电机一(7),旋转电机一(7)与电子滑动块一(6)固定连接,旋转电机一(7)旋转端设有压辊一(8),压辊一(8)两端与旋转电机一(7)固定连接,电子滑动块一(6)之间设有连接杆(9),连接杆(9)位于远离进料口(4)的一端,连接杆(9)两端与电子滑动块一(6)固定连接,连接杆(9)下表面设有切割片一(10),切割片一(10)与连接杆(9)固定连接;所述矩形箱体(1)对立的侧表面设有压辊二(11),压辊二(11)与矩形箱体(1)固定连接。

3.根据权利要求1所述的一种垃圾回收处理装置,其特征在于,所述切割装置包括部署于矩形箱体(1)侧表面的凹槽二(12),凹槽二(12)位于压辊二(11)下方且与矩形箱体(1)固定连接,凹槽二(12)内表面设有电子滑动块二(13),电子滑动块二(13)与凹槽二(12)滑动连接,电子滑动块二(13)下表面设有切割片二(14),切割片二(14)与电子滑动块二(13)固定连接;所述矩形箱体(1)侧表面设有凹槽三(15)、凹槽三(15)位于进料口(4)所在的平面内且在竖直方向上,凹槽三(15)内表面设有电子滑动块三(16),电子滑动块三(16)与凹槽三(15)滑动连接,电子滑动块三(16)侧表面设有直线电机二(33),直线电机二(33)与电子滑动块三(16)固定连接,直线电机二(33)伸缩端设有旋转电机二(17),旋转电机二(17)与电子滑动块三(16)固定连接,旋转电机二(17)旋转端设有L型连接杆(18),L型连接杆(18)一端与旋转电机二(17)固定连接,L型连接杆(18)另一端设有电子爪(19),电子爪(19)与L型连接杆(18)固定连接。

4.根据权利要求1所述的一种垃圾回收处理装置,其特征在于,所述旋转装置包括部署于凹槽三(15)对面侧表面的固定轴(20),固定轴(20)与矩形箱体(1)固定连接,固定轴(20)两端设有轴承一(21),轴承一(21)与固定轴(20)插装连接,轴承一(21)外表面设有切割辊(22),切割辊(22)与轴承一(21)套装连接,切割辊(22)外表面设有切割槽(23),切割槽(23)与切割辊(22)固定连接,切割槽(23)之间设有直线电机一(24),直线电机一(24)与切割辊(22)固定连接,直线电机一(24)伸缩端设有缓冲垫(25)。

5.根据权利要求1所述的一种垃圾回收处理装置,其特征在于,所述矩形箱体(1)下端设有三角形隔板(26),三角形隔板(26)与矩形箱体(1)固定连接。

6.根据权利要求1所述的一种垃圾回收处理装置,其特征在于,所述压辊二(11)下方设有出料口一(27),出料口一(27)与矩形箱体(1)固定连接。

7.根据权利要求1所述的一种垃圾回收处理装置,其特征在于,所述矩形箱体(1)下端侧表面设有出料口二(28),矩形箱体(1)下端另一侧表面设有出料口三(29)。

8.根据权利要求1所述的一种垃圾回收处理装置,其特征在于,所述出料口三下表面设有传动带(30),传动带(30)与矩形箱体(1)固定连接,固定轴(20)上方设有旋转电机三(34),旋转电机三(34)旋转端与切割辊(22)滚动连接。

9.根据权利要求1所述的一种垃圾回收处理装置,其特征在于,所述电子爪(19)一侧设有感应器一(31)。

10.根据权利要求1所述的一种垃圾回收处理装置,其特征在于,所述电子滑动块一(6)下表面设有感应器二(32)。
