专利号: 2018113826569
申请人: 湖南科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-08-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

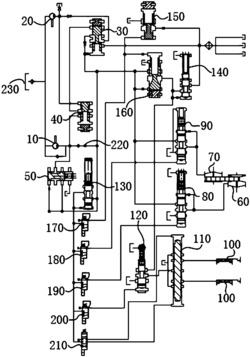

1.一种汽车液压油路系统,其特征在于,包括机械泵(10)、电机泵(20)以及作动油路;

所述机械泵(10)和所述电机泵(20)分别与油箱(230)导通,所述机械泵(10)的输出口与作动油路导通;所述电机泵(20)与所述机械泵(10)之间设置有压力反馈阀组,所述压力反馈阀组用于调整所述电机泵(20)、所述机械泵(10)的流量去向;所述机械泵(10)的输出口处还设置有旁通阀(50),所述旁通阀(50)用于对所述机械泵(10)进行流量分流;

所述压力反馈阀组还包括互相连通的油泵控制阀(30)和流量控制阀(40);

所述油泵控制阀(30)设置在所述电机泵(20)的出口处,所述流量控制阀(40)设置在所述机械泵(10)的出口处;

所述作动油路包括用于向变速器提供油压的第一动力系统;

所述第一动力系统包括主动带轮油缸(60)和从动带轮油缸(70),所述主动带轮油缸(60)通过主动阀(80)调节,所述从动带轮油缸(70)通过从动阀(90)调节;

所述作动油路还包括用于向离合器(100)提供油压的第二动力系统;

所述第二动力系统包括成对设置的离合器(100),成对设置地所述离合器(100)通过离合器换向阀(110)以及离合器控制阀(120)控制;

通过所述油泵控制阀(30)、所述流量控制阀(40)和所述旁通阀(50)的联合作用,所述电机泵(20)的流量根据系统需要切换;当所述机械泵(10)流量满足作动油路需求时,所述电机泵(20)流量经过所述油泵控制阀(30)的第三阀口(3.3)与第四阀口(3.4)导通,并直接进入到冷却和润滑油路;此时所述电机泵(20)的出口压力设定值较低;当所述机械泵(10)无法满足作动油路流量需求时,所述电机泵(20)流量经过所述油泵控制阀(30)的第三阀口(3.3)与第二阀口(3.2)导通,为所述机械泵(10)补充流量。

2.根据权利要求1所述的汽车液压油路系统,其特征在于,所述汽车液压油路系统还包括用于润滑的润滑系统;

所述润滑系统包括能够互相导通的润滑阀(140)和润滑回油阀(150);

所述电机泵(20)的油液能够流向所述润滑系统。

3.根据权利要求2所述的汽车液压油路系统,其特征在于,所述汽车液压油路系统还包括系统溢流阀(160);

所述系统溢流阀(160)设置在所述作动油路与所述润滑系统之间。

4.根据权利要求3所述的汽车液压油路系统,其特征在于,所述汽车液压油路系统还包括电磁系统供油阀(130)和电磁阀组;

所述旁通阀(50)的输出口的流量经由所述电磁系统供油阀(130)能够流向所述电磁阀组,且所述旁通阀(50)输出口的流量能够流向所述系统溢流阀(160)。

5.根据权利要求4所述的汽车液压油路系统,其特征在于,所述电磁阀组包括用于控制所述润滑回油阀(150)的系统电磁阀(170)、用于控制所述从动阀(90)的从动电磁阀(180)、用于控制所述主动阀(80)的主动电磁阀(190)、用于控制所述离合器控制阀(120)的离合器电磁阀(200)以及用于控制所述离合器换向阀(110)的离合器换向电磁阀(210),且所述系统电磁阀(170)、所述从动电磁阀(180)、所述主动电磁阀(190)、所述离合器电磁阀(200)以及所述离合器换向电磁阀(210)并联设置。

6.根据权利要求1‑5任一项所述的汽车液压油路系统,其特征在于,所述汽车液压油路系统还包括节流阀(220);

所述节流阀(220)设置在所述机械泵(10)与所述作动油路导通的油路上。

7.根据权利要求1‑5任一项所述的汽车液压油路系统,其特征在于,所述汽车液压油路系统还包括单向阀;

所述单向阀分别设置在所述电机泵(20)、所述机械泵(10)的输出口处。
