专利号: 2018113790887
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

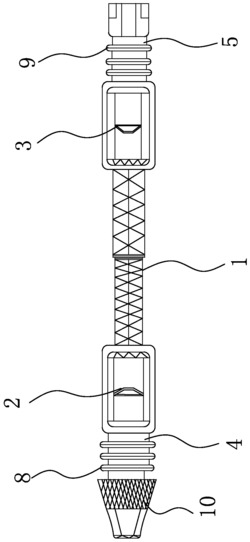

1.一种血管栓塞导通装置,其特征在于,所述导通装置包括导管(1)、前电机(2)、后电机(3)、前充气机构(4)、后充气机构(5)和导通电机(6),所述导管(1)的两端分别与所述前电机(2)及后电机(3)相连接,所述前电机(2)和后电机(3)的输出端上均设置有螺旋清栓板(7);所述前充气机构(4)和后充气机构(5)分别与所述前电机(2)及后电机(3)相连接,且所述前充气机构(4)和后充气机构(5)分别连接有前气囊(8)和后气囊(9);所述导通电机(6)的后端与所述前充气机构(4)相连接,所述导通电机(6)的输出端上设置有旋转清栓板(10)。

2.根据权利要求1所述的血管栓塞导通装置,其特征在于,所述旋转清栓板(10)呈V字型,所述旋转清栓板(10)的前端连接有血栓探头(11),所述导通电机(6)上还设置有血栓收集机构一(12)。

3.根据权利要求1所述的血管栓塞导通装置,其特征在于,所述前电机(2)和后电机(3)上均套设有筒形支架(13),所述螺旋清栓板(7)位于筒形支架(13)内;所述筒形支架(13)的外侧设置有升降架(14),所述升降架(14)的外端设置有呈弧形的护壁挡板(15)。

4.根据权利要求3所述的血管栓塞导通装置,其特征在于,所述前电机(2)和后电机(3)均固定于相对应的筒形支架(13)上,所述前电机(2)和后电机(3)的机壳上均开设有与所述导管(1)相连接的连接口(16)。

5.根据权利要求4所述的血管栓塞导通装置,其特征在于,所述螺旋清栓板(7)的内端均铰接于所述前电机(2)及后电机(3)的输出轴侧壁上,所述筒形支架(13)上设置有能够与所述螺旋清栓板(7)的外端相贴靠的限位凸起(22)。

6.根据权利要求1或2或3或4或5所述的血管栓塞导通装置,其特征在于,所述导通装置还包括刮削电机(17),所述刮削电机(17)的输出轴与所述后充气机构(5)相连接,所述刮削电机(17)的壳体固定于刮削支架上,所述导通装置还包括两根铰接于刮削支架上的摆臂(18),两根摆臂(18)之间通过动力缸(19)相连接,所述摆臂(18)上设置有刮削清理板(20)。

7.根据权利要求6所述的血管栓塞导通装置,其特征在于,所述摆臂(18)上设置有血栓收集机构二(21)。
