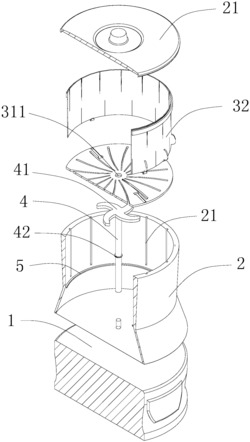

1.一种家用豆芽机，其特征在于：包括底座（1），其上设有种植室（2），该种植室（2）上设有盖子（21）；

种植槽（3），设于种植室（2）内，包括种植底板（31）、与该种植底板可拆卸连接的槽筒（32）；

喷淋管（4），设于所述种植室（2）内，所述种植底板（31）上设有供喷淋管（4）穿过的开口（311）；

喷淋头（41），设于所述喷淋管（4）上，与该喷淋管（4）相连通；

振动器，设于所述底座（1）内，用于驱动所述种植室（2）发生振动；

支撑凸缘（5），设于所述种植室（2）内壁，所述槽筒（32）的外径小于所述支撑凸缘（5）的内径设置，该种植槽（3）可倒置后插入至支撑凸缘（5）内，所述种植底板（31）与所述支撑凸缘（5）相抵；

所述槽筒（32）包括位于下部位置的底槽段（321）、位于上部位置的芽头段（322）及位于该底槽段和芽头段之间的过渡段（323），所述芽头段为喇叭状设置，该芽头段（322）侧壁上沿周向间隔均匀的分别有多个V型槽（324），且V型槽（324）较大一侧的开口与所述芽头段（322）的上表面相连通；该槽筒（32）外活动套设有一箍紧套（325），该箍紧套（325）的内径大于或等于所述芽头段（322）的最小外径，小于该芽头段（322）的最大外径。

2.根据权利要求1所述的家用豆芽机，其特征在于：所述箍紧套（325）的内径小于所述支撑凸缘（5）的内径；初始状态下，所述箍紧套（325）位于所述槽筒（32）最上部位置，该芽头段（322）处于被箍紧的状态，芽头段（322）外径与过渡段（323）的外径相等；当种植槽（3）倒置插入支撑凸缘（5）内的过程中，箍紧套（325）于支撑凸缘的抵触下相对芽头段（322）上移，所述芽头段（322）由被箍紧状态转换为喇叭状。

3.根据权利要求2所述的家用豆芽机，其特征在于：所述种植室（2）下部为与所述芽头段（322）相配适的圆台形状。

4.根据权利要求1所述的家用豆芽机，其特征在于：所述底槽段（321）上具有收口结构，所述种植槽（3）倒置插入支撑凸缘（5）内的过程中，所述支撑凸缘（5）被抵触后相对移动至底槽段（321）位置，所述收口结构驱动所述底槽段（321）的口径减小。

5.根据权利要求4所述的家用豆芽机，其特征在于：所述收口结构包括沿所述底槽段（321）的周向间隔均匀分布的多个条形缝隙（326）和由多个条形缝隙（326）分隔出的多个弹性片（327）及分布设于多个弹性片上的收口凸部（328），该收口凸部（328）上端具有与所述箍紧套（325）相配合的弧形导向面（329）。

6.根据权利要求5所述的家用豆芽机，其特征在于：所述槽筒（32）通过四组滑动组件与该种植底板（31）可拆卸连接，所述收口凸部（328）下部具有与所述种植底板相配合的滑动面（320），该滑动面（320）为弧面结构设置。

7.根据权利要求6所述的家用豆芽机，其特征在于：所述滑动组件包括与所述底槽段相连的T型滑块（61）、设于所述种植底板上的滑槽（62）及设于该滑槽端部的拆装口（63），所述拆装口（63）的大小大于所述T型滑块（61）的大小设置；所述滑槽（62）的横截面为T型结构设置，该滑槽（62）沿种植底板的径向延伸，所述拆装口（63）设于该滑槽靠近所述种植底板（31）中心部的一端上。

8.根据权利要求5所述的家用豆芽机，其特征在于：所述种植室（2）内壁上设有多个分别与所述收口凸部（328）相配合的导向槽（51），所述芽头段（322）上部向外弯折形成有一圈与所述箍紧套（325）防脱配合的挡沿（10）。

9.根据权利要求1所述的家用豆芽机，其特征在于：所述喷淋管（4）上设有一圈凸台（42），该凸台（42）的外径大于所述开口（311）的内径设置；所述种植底板（31）上沿周向间隔分布有多个扎根通槽（312），该扎根通槽（312）为弧形状结构设置，该扎根通槽（312）由靠近种植底板（31）外边缘位置向中心部延伸设置。
