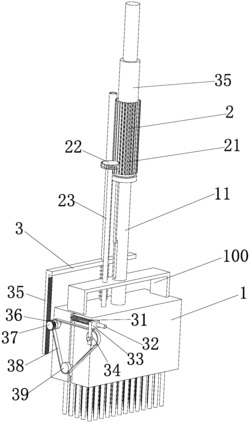

1.一种扫把,包括有固定壳(1),在所述固定壳(1)上端设有固定杆(11),其特征在于:
在所述固定壳(1)上插接有U型架(100),在所述U型架(100)上通过第一转轴(13)插接有翻板(12),在所述翻板(12)下端面上设有扫把刷毛(14),在所述固定壳(1)上方的固定杆(11)上设有贯穿至固定壳(1)内的第一通槽,在所述第一通槽内设有切刀(31),在所述翻板(12)相对应切刀(31)的位置上设有第二通槽,在所述固定杆(11)上设有能分别带动切刀(31)上下移动和带动U型架(100)上下移动的移动装置(2),在所述固定壳(1)上设有能带动翻板(12)翻转的翻转装置(3)。
2.根据权利要求1所述的一种扫把,其特征在于所述移动装置(2)包括套设在固定杆(11)上的卡接套(34),在所述卡接套(34)上设有连接杆(33)与切刀(31)相连接,在所述连接杆(33)与固定壳(1)上连接有第一弹簧(32),在所述卡接套(34)上活动卡接有旋转套(35),在所述固定壳(1)上插接有丝杆(23),所述U型架(100)通过丝杆套套设在丝杆(23)上,在所述丝杆(23)上端设有第一齿轮(22),在所述旋转套(35)上设有第二齿轮(21),所述第一齿轮(22)与第二齿轮(21)互相啮合。
3.根据权利要求1所述的一种扫把,其特征在于所述翻转装置(3)包括设置在第一转轴(13)一端上的第一皮带轮(39),在所述第一皮带轮(39)一侧的固定壳(1)上通过第二转轴插接有第二皮带轮(36),在所述第二转轴上设有第三齿轮(37),在所述第一皮带轮(39)上侧的固定壳(1)上所导向杆(32),在所述导向杆(32),在所述导向杆(32)上插接有移动块(33),在所述移动块(33)与固定壳(1)上设有第二弹簧(31),在所述移动块(33)上通过第三转轴插接有第三皮带轮(34),在所述第一皮带轮(39)、第二皮带轮(36)和第三皮带轮(34)上套设有第一皮带(38),在所述固定壳(1)上端设有固定柱(64),在所述固定柱(64)上插接有移动杆(61),在所述移动杆(61)与固定壳(1)上设有第三弹簧(63),在所述移动杆(61)下端连接有固定板(62),在所述固定板(62)上设有第一齿条(35),所述第一齿条(35)与第三齿轮(37)相啮合。
