专利号: 2018113634624
申请人: 石家庄辰启科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

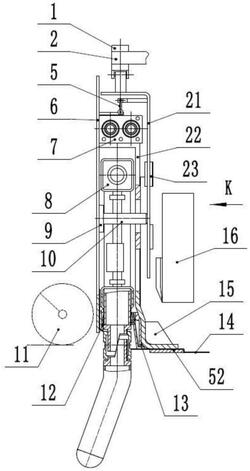

1.水泥混凝土振捣提浆整平装置,其特征在于,包括在绞龙(11)和熨平板(16)之间按前后依次设置的将绞龙(11)分拨散开的水泥混凝土初步刮平的包括初平板(6)的初平机构、振捣夯实水泥混凝土的包括振捣管(26)的阵列式振捣机构(8)、将水泥混凝土泥浆拍打至道路表面包括提浆板(22)的提浆机构、调节所述初平机构、阵列式振捣机构(8)和提浆机构的高度的包括机架板(21)的升降机构(5)、防止水泥混凝土泥浆溅入导致阵列式振捣机构(8)和升降机构(5)失效的包括保护板(14)的保护机构,所述初平机构、阵列式振捣机构和提浆机构通过升降机构(5)的机架板(21)铰接在与水泥混凝土摊铺机的大臂(2)固定连接的悬挂横梁(1)上;

所述阵列式振捣机构(8)包括按上下布置且相互平行的上横架(25)和下横架(27),所述上横架(25)和下横架(27)上固定设置有若干个振捣管(26),每两个振捣管(26)之间设置至少一个能引起振捣管(26)振动的振捣单元(24),所述振捣管(26)和振捣单元(24)均布、阵列设置在上横架(25)和下横架(27)的长度方向;

所述振捣单元(24)包括齿轮箱(31),所述齿轮箱(31)内横向设置传动轴I(29),所述传动轴I(29)上穿设与传动轴I(29)间隙配合的主动伞齿轮I(42)和主动伞齿轮II(37)、与传动轴I(29)固定连接的法兰I(44)和法兰II(41)、分别与法兰I(44)和主动伞齿轮I(42)固定连接的法兰III(43),所述传动轴I(29)上还缠绕一端连接法兰II(41)、另一端驱动主动伞齿轮II(37)旋转的扭矩弹簧(40),所述传动轴I(29)的两端分别设置联轴器I(28)与相邻振捣单元(24)或动力装置连接;

所述传动轴I(29)的下方并列设置与传动轴I(29)垂直的偏心阵子I(33)和偏心阵子II(34),所述偏心阵子I(33)和偏心阵子II(34)的上端分别固定设置与主动伞齿轮I(42)啮合的从动伞齿轮I(30)和与主动伞齿轮II(37)啮合的从动伞齿轮II(36),所述从动伞齿轮I(30)和从动伞齿轮II(36)通过轴承架设在齿轮箱(31)的内壁上,所述偏心阵子I(33)和偏心阵子II(34)的下端通过轴承架设在齿轮箱(31)的内壁上,所述偏心阵子I(33)和偏心阵子II(34)上还分别设置上下两个给轴承降温的风扇I(32)和风扇II(35);

所述保护机构包括套装在振捣管(26)下部的锥形振捣管胶套(12),振捣管胶套(12)的下方设置防止水泥混凝土泥浆溅入的保护板(14),所述保护板(14)前端连接初平板(6)、向后延伸至熨平板(16)下、固定连接在提浆板(22)的下面,所述振捣管胶套(12)外周设置将振捣管胶套(12)压紧在保护板(14)上的下部支撑件(13)。

2.根据权利要求1所述的水泥混凝土振捣提浆整平装置,其特征在于:所述提浆机构包括带有导向槽(59)的Z字形的提浆板(22),所述提浆板(22)的上横板上设置有至少一组结构相同、平行布置的偏心阵子A(561)和偏心阵子B(562),不同组的偏心阵子A(561)和偏心阵子B(562)之间通过一组传动轴II(58)连接,所述偏心阵子A(561)、偏心阵子B(562)和传动轴II(58)通过轴承架设在提浆板(22)的上横板上,所述偏心阵子A(561)、偏心阵子B(562)和传动轴II(58)的回转轴上还设置有能够给轴承降温的风扇III(55),所述偏心阵子A(561)和偏心阵子B(562)的一端分别设置联轴器II(54),并通过软轴(53)分别与变速箱内相互啮合的两个齿轮连接。

3.根据权利要求2所述的水泥混凝土振捣提浆整平装置,其特征在于:所述初平机构包括初平板(6),所述初平板(6)上沿长度方向设置有若干个轴线垂直于初平板(6)的导柱(10),所述导柱(10)穿过阵列式振捣机构(8)和提浆板(22)的导向槽(59)顶在机架板(21)上,所述导柱(10)通过连接块(9)固定在初平板(6)上,所述初平板(6)的上部连接至少两套升降机构(5)。

4.根据权利要求3所述的水泥混凝土振捣提浆整平装置,其特征在于:升降机构(5)包括横向布置的一端连接动力装置的双向螺杆(502),所述双向螺杆(502)的两端设置装有轴承的左轴承座(501)和右轴承座(507),所述左轴承座(501)和右轴承座(507)固定安装在机架板(21)上;所述左轴承座(501)和右轴承座(507)之间的双向螺杆(502)上还设置有与双向螺杆(502)的螺纹配合使用的左旋螺母(503)和右旋螺母(506),所述左旋螺母(503)和右旋螺母(506)上分别铰接左拉杆(504)和右拉杆(505),所述左拉杆(504)和右拉杆(505)的另一端铰接在拉杆铰支座(508)上,所述拉杆铰支座(508)通过底座(509)固定在初平板(6)上;所述机架板(21)上横向固定设置导轨(510),所述导轨(510)上设置能够沿导轨(510)滑移的左滑块(512)和右滑块(511),所述左滑块(512)和右滑块(511)分别与左旋螺母(503)和右旋螺母(506)固定连接。

5.根据权利要求4所述的水泥混凝土振捣提浆整平装置,其特征在于:所述振捣管(26)上半部分靠近提浆板(22)的一侧开有T形滑动槽B(61),所述提浆板(22)上对应振捣管(26)的位置开设滑动槽A(60), 所述机架板(21)上固定设置有与机架板(21)垂直的握持架(48),所述握持架(48)穿过提浆板(22)的滑动槽A(60)和振捣管(26)的滑动槽B(61)插入振捣管(26)的内孔里,所述握持架(48)另一端固定设置锥形限位柱(49),所述振捣管(26)的上端内孔里设置有通过锥形限位柱(49)插入限位的、带有限位锥孔的握持弹簧组件(46)。

6.根据权利要求5所述的水泥混凝土振捣提浆整平装置,其特征在于:所述握持弹簧组件(46)包括带有内孔的弹簧座(461)和台圆能够插入弹簧座(461)内孔的带限位锥孔的限位套(463),所述弹簧座(461)和限位套(463)之间设置有分别与弹簧座(461)和限位套(463)连接的锥形缓冲弹簧(462);所述振捣管(26)和弹簧座(461)分别设置有互相对应的径向孔,径向孔内穿设将振捣管(26)和弹簧座(461)连为一体的弹性圆柱销(45)。

7.根据权利要求1所述的水泥混凝土振捣提浆整平装置,其特征在于:所述保护板(14)的底板面钻削或者激光刻制增加粗糙度的梅花形状凹坑;所述保护板(14)的下面还设置有便于连接提浆板(22)的加厚板(52)。

8.根据权利要求1所述的水泥混凝土振捣提浆整平装置,其特征在于:所述机架板(21)的竖板上穿设有防止机架板(21)与提浆板(22)和熨平板(16)粘结的消除激振力的滑动条(23)。

9.根据权利要求8所述的水泥混凝土振捣提浆整平装置,其特征在于:所述滑动条(23)为四氟乙烯板。

10.根据权利要求1所述的水泥混凝土振捣提浆整平装置,其特征在于:所述下横架(27)的管内还均匀设置若干支撑套(50),所述支撑套(50)内设置防止下横架(27)紧靠在提浆板(22)上的支撑弹簧(51)。

11.根据权利要求1所述的水泥混凝土振捣提浆整平装置,其特征在于:所述上横架(25)上对应振捣单元(24)的位置设置有用于安装、拆卸振捣单元(24)的大盖(38),所述大盖(38)上设置有用于将脱出的扭矩弹簧(40)归位的小盖(39)。
