1.一种晶闸管触发选通配置电路，用于晶闸管开关组中晶闸管通断组合状态的控制，其特征在于：包括二极管触发配置矩阵；依据输入的触发选通控制值，通过二极管触发配置矩阵对输出的触发控制信号进行控制，实现对晶闸管开关组中晶闸管通断组合状态的控制；触发选通控制值为M位二进制值；对二极管触发配置矩阵进行配置，能够改变每个触发选通控制值所对应晶闸管开关组中晶闸管的通断组合状态；触发选通控制值的M位二进制值中，有且只有一位有效。

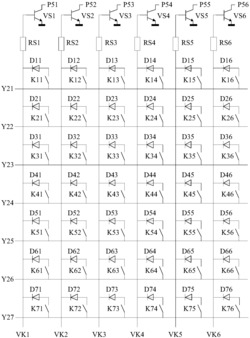

2.根据权利要求1所述的晶闸管触发选通配置电路，其特征在于：晶闸管开关组中共有N个晶闸管；二极管触发配置矩阵包括m根触发控制行线、N根触发驱动列线；N根触发驱动列线与N个晶闸管一一对应，一根触发驱动列线信号有效对应使一个晶闸管的触发控制信号有效；在每根触发控制行线和每根触发驱动列线的交叉位置均设置由二极管和配置开关串联组成的配置支路；触发控制行线信号为低电平有效时，配置支路的二极管阴极侧连接至触发控制行线上，阳极侧连接至触发驱动列线上；触发控制行线信号为高电平有效时，配置支路的二极管阳极侧连接至触发控制行线上，阴极侧连接至触发驱动列线上；所述m大于等于3，N大于等于4。

3.根据权利要求2所述的晶闸管触发选通配置电路，其特征在于：配置支路中配置开关的配置方法是，在m根触发控制行线中，选择其中的M根为触发选通控制行线；M根触发选通控制行线与M位触发选通控制值一一对应，一个触发选通控制值对应使一根触发选通控制行线有效；每根触发选通控制行线信号有效时，对应一个晶闸管开关组中晶闸管的通断组合状态；将每根触发选通控制行线与该行线信号有效时对应通断组合状态需要控制晶闸管导通的触发驱动列线之间配置支路中的配置开关配置为接通状态；将每根触发选通控制行线与该行线信号有效时对应通断组合状态需要控制晶闸管关断的触发驱动列线之间配置支路中的配置开关配置为断开状态。

4.根据权利要求3所述的晶闸管触发选通配置电路，其特征在于：一根触发驱动列线信号有效对应使一个晶闸管的触发控制信号有效的方法是，N根触发驱动列线信号直接作为N个晶闸管的触发控制信号。

5.根据权利要求3所述的晶闸管触发选通配置电路，其特征在于：还包括触发控制信号驱动电路；一根触发驱动列线信号有效对应使一个晶闸管的触发控制信号有效的方法是，触发控制信号驱动电路的输入为N个触发驱动列线的信号，输出为N个晶闸管的触发控制信号。

6.根据权利要求3-5中任一项所述的晶闸管触发选通配置电路，其特征在于：用于交流稳压器中晶闸管开关组的通断组合控制；所述交流稳压器的交流稳压控制方法是，将交流电源电压波动区间范围的电压分为M个电压等级区间；对电压等级区间进行识别，得到的触发选通控制值；晶闸管开关组中晶闸管的通断组合状态控制选择自耦变压器多个输出电压中的0个，或者是0以上个电压叠加，作为补偿变压器的励磁线圈电压，实现与电压等级区间对应的电压补偿状态；交流电源电压的每个电压等级区间对应一个电压补偿状态。

7.根据权利要求6所述的晶闸管触发选通配置电路，其特征在于：所述交流稳压器中，对电压等级区间进行识别，得到触发选通控制值由采样比较电路实现；所述采样比较电路能够将交流电源电压波动区间范围的电压分为M个电压等级区间，输出M位触发选通控制值，且能够在M大于等于2及M小于等于m的范围内对电压等级区间的数量进行调节；M个电压等级区间与M个触发选通控制值一一对应。

8.根据权利要求6所述的晶闸管触发选通配置电路，其特征在于：所述交流稳压器中，在触发选通控制值发生改变，需要切换晶闸管开关组处于不同的通断组合状态时，在其先后2种通断组合状态之间，维持一个不触发区时间，关断晶闸管开关组中的所有晶闸管。

9.根据权利要求8所述的晶闸管触发选通配置电路，其特征在于：所述维持一个不触发区时间由不触发区控制信号实现；所述交流稳压器控制不触发区控制信号在触发选通控制值发生改变后输出一个单脉冲；不触发区控制信号在输出单脉冲期间有效，在非输出单脉冲期间无效；不触发区控制信号有效时，维持一个的不触发区时间。

10.根据权利要求9所述的晶闸管触发选通配置电路，其特征在于：所述交流稳压器中，控制晶闸管开关组的触发控制信号由延迟的触发选通控制值控制产生；延迟的触发选通控制值的信号改变时刻晚于触发选通控制值发生改变后不触发区控制信号中单脉冲的前沿时刻，且早于触发选通控制值发生改变后不触发区控制信号中单脉冲的后沿时刻。
