专利号: 2018113385636
申请人: 湖南农业大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

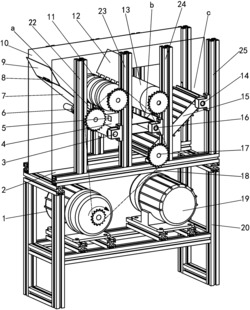

1.一种袋装缓控释肥有序排肥装置,包括安装在机架上的偏心分离机构、清料机构、排肥机构及动力传输机构,其特征在于,各部分具体结构如下:机架上部两侧分别设置有一号立柱、二号立柱、三号立柱、四号立柱及挡板;

偏心分离机构包括偏心轮、振动板及固定板,用于无序堆积缓控释肥的振动板上部与固定板连接,固定板两侧分别焊接在挡板上,振动板下部设置有持续改变振动板倾斜角进而破坏袋与袋肥料之间起拱条件的偏心轮,偏心轮安装在一号立柱上,且偏心轮轮面与振动板相切;

清料机构包括通过水平输送带连接的水平输送带驱动轮与水平输送带从动轮、毛刷轮、挡肥板、精准输送辊轮,二号立柱从上至下依次安装有毛刷轮与水平输送带驱动轮,三号立柱从上至下依次安装有精准输送辊轮与水平输送带从动轮,振动板底部与毛刷轮之间的区域合围形成落料口,精准输送辊轮与水平输送带从动轮之间的区域合围形成出料口;

且水平输送带位于落料口下方,并在水平输送带上设有多个用于间隔肥料纸袋的推板,挡肥板设置在毛刷轮与精准输送辊轮之间;

排肥机构包括通过刮板输送带连接的刮板输送带驱动轮与刮板输送带从动轮,刮板输送带驱动轮安装在位于水平输送带从动轮下方的三号立柱上,刮板输送带从动轮安装在四号立柱上,且刮板输送带从动轮上方区域形成排肥口;

动力传输机构包括顺时针调速电机与逆时针调速电机,顺时针调速电机分别与水平输送带驱动轮、偏心轮、毛刷轮、刮板输送带驱动轮连接,逆时针调速电机与精准输送辊轮连接;

同时,水平输送带线速度与振动板的振动频率相匹配;精准输送辊轮与水平输送带之间的间距小于两包肥料堆叠的高度;刮板输送带与肥料纸袋间的摩擦系数大于肥料纸袋间的摩擦系数,且刮板输送带倾斜角大于肥料纸袋间的摩擦角。

2.挡板包括第一挡板与第二挡板,固定板和挡肥板的两侧分别焊接在第一挡板与第二挡板上。

3.根据权利要求2所述的一种袋装缓控释肥有序排肥装置,其特征在于,第一挡板与第二挡板的挡板高500 mm,两挡板间的间距为200 mm。

4.根据权利要求1所述的一种袋装缓控释肥有序排肥装置,其特征在于,水平输送带驱动轮与水平输送带从动轮位于同一水平线。

5.根据权利要求1所述的一种袋装缓控释肥有序排肥装置,其特征在于,推板之间的间距等于单个肥料纸袋尺寸。

6.根据权利要求1所述的一种袋装缓控释肥有序排肥装置,其特征在于,刮板输送带表面融有橡胶刮板。

7.根据权利要求1所述的一种袋装缓控释肥有序排肥装置,其特征在于,毛刷轮上设置的毛刷为间隔式布置。

8.根据权利要求1所述的一种袋装缓控释肥有序排肥装置,其特征在于,顺时针调速电机分别通过传动链条与水平输送带驱动轮、偏心轮、毛刷轮、刮板输送带驱动轮连接。

9.根据权利要求1所述的一种袋装缓控释肥有序排肥装置,其特征在于,毛刷轮与振动板之间间距小于三包肥料堆叠的高度。

10.根据权利要求1~9任一项所述的一种袋装缓控释肥有序排肥装置,其特征在于,工作时将缓控释肥无序堆积在振动板上,顺时针调速电机通过传动链条带动偏心轮顺时针旋转,进而带动振动板振动,通过持续改变振动板倾斜角,进而破坏袋与袋肥料之间起拱条件,促使肥料有序排队并流动,当振动板处于最低位置时的倾斜角大于肥料纸袋间的摩擦角,肥料破拱流动,并有序堆叠在落料口;当振动板处于最低位置时的倾斜角小于肥料纸袋之间的摩擦角,肥料起拱缓冲,用于缓解装置排肥压力;

毛刷轮高速旋转,将堆叠在落料口处的缓控释肥进行阻滞、清理,确保排肥连续性;同时,毛刷轮与振动板之间间距小于三包肥料堆叠的高度,促使每次最多只有两层肥料从落料口振落,精准卡入推板之间;

逆时针调速电机带动精准输送辊轮逆时针旋转,用于将传输至出料口处的肥料进行分离,保证排肥均匀性;

当掉落在刮板输送带上的肥料出现堆叠现象,通过刮板输送带将堆叠的缓控释肥在被递至排肥口前自动分离,从而保证肥料定量施放。
