专利号: 2018113384084
申请人: 李春雪
专利类型:发明专利
专利状态:已下证
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

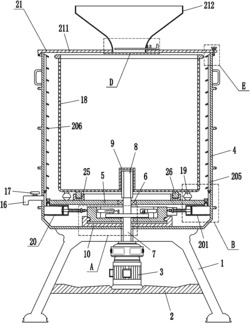

1.一种农用花生清洗机,包括有支架、横板、电机、清洗箱、隔板、轴承座和转轴,支架下部连接有横板,横板顶部中间栓接有电机,支架顶部连接有用于装清水的清洗箱,清洗箱内下部水平固接有隔板,隔板中部嵌入式安装有轴承座,轴承座内安装有转轴,转轴穿过清洗箱底部中间,转轴底端与电机的输出轴连接,其特征在于:还包括有六菱形杆、六菱形套筒、滑动座、棘轮盘、圆盘、棘爪、挡杆、第一弹簧、排水管、阀门、网框、万向轮和喷水机构,六菱形杆固接于转轴顶端,清洗箱内设有用于盛放花生的网框,网框底部绕圆周方向均匀间隔的安装有起支撑作用的万向轮,网框内底部中间连接有六菱形套筒,六菱形杆穿过网框底部中间,六菱形杆与六菱形套筒配合,形状为圆形的滑动座栓接于清洗箱内底部中间,滑动座上滑动式设有棘轮盘,转轴穿过滑动座和棘轮盘,转轴中部连接有圆盘,圆盘位于棘轮盘内,圆盘顶部绕圆周方向均匀间隔的转动式连接有四个用于卡住棘轮盘的棘爪和四个挡杆,每个挡杆位于每两个棘爪之间,棘爪与圆盘之间连接有第一弹簧,清洗箱左侧下部连接有排水管,排水管上设有阀门,清洗箱内壁设有喷水机构。

2.如权利要求1所述的一种农用花生清洗机,其特征在于:喷水机构包括有压缩缸、活塞、进水管、过滤器、出水管、喷头、移动杆、楔形块、滚轮、第二弹簧和单向阀,清洗箱内下部绕圆周方向均匀间隔的栓接有五个压缩缸,压缩缸内设有活塞,压缩缸顶部连接有用于吸水的进水管,进水管顶端连接有过滤器,隔板上绕圆周方向均匀间隔的连接有与压缩缸相同个数的出水管,出水管底端与压缩缸顶部连接,出水管和进水管内均设有用于使水单向流动的单向阀,出水管上连接有多个喷头,活塞上连接有可做往复运动的移动杆,移动杆内端转动式安装有滚轮,滚轮与棘轮盘接触,第二弹簧绕在移动杆上,第二弹簧一端与移动杆连接,第二弹簧另一端与压缩缸连接,棘轮盘后侧连接有楔形块。

3.如权利要求2所述的一种农用花生清洗机,其特征在于:还包括有遮挡机构,遮挡机构包括有盖板、下料斗、挡板、铁块和磁铁,清洗箱左侧上部转动式连接有盖板,盖板顶部嵌入式连接有下料斗,下料斗右侧下部开有形状为长条形的开口,开口内设有挡板,挡板顶部右侧连接有铁块,下料斗右侧下部连接有用于吸住铁块的磁铁。

4.如权利要求3所述的一种农用花生清洗机,其特征在于:还包括有螺杆和螺母,清洗箱右侧上部转动式连接有螺杆,螺杆上设有螺母,盖板右侧开有用于卡住螺杆的卡槽,螺杆位于卡槽内。

5.如权利要求4所述的一种农用花生清洗机,其特征在于:还包括有环形滑轨和环形滑块,隔板底部栓接有环形滑轨,环形滑轨上滑动式设有对网框起定位作用的环形滑块,环形滑块顶部与网框底部连接。
