专利号: 2018113376904
申请人: 河北成运环保设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

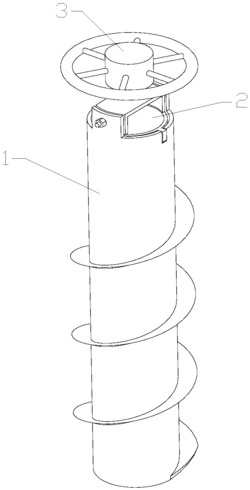

1.一种含多氯联苯的土壤取样器,其特征在于:包括内部可拆卸连接有可分层取出土样的分层取样筒的掘进机构、与掘进机构可拆卸连接的并顶接于分层取样筒顶壁上的连接板、及输出轴与连接板固连的驱动电机,所述驱动电机的输出轴与分层取样筒的轴线重合,所述掘进机构底部设有切断组件;所述掘进机构在所述驱动电机正向驱动下沿竖直方向向土壤内掘进,以构成土样逐渐填充于所述分层取样筒内;所述切断组件在所述驱动电机反向驱动下对位于所述分层取样筒下方的土壤进行切割,以构成所述分层取样筒内的土样与土壤分离;所述掘进机构包括套管,所述套管周向外表面上构造有由套管的底端沿套管的轴向向上螺旋延伸的掘进叶片;于所述套管的底端端面上铰接有至少一个切割片,于所述切割片上分别形成有第一卡爪和第二卡爪,于所述套管的底端端面上且位于所述第一卡爪和第二卡爪之间形成有限位凸起;当所述驱动电机正向驱动所述套管时,所述限位凸起与所述第一卡爪相抵且所述切割片处于套管中空部位以外;当所述驱动电机反向驱动所述套管时,所述限位凸起与所述第二卡爪相抵且所述切割片处于套管中空部位以内并经过所述套管的中心;于所述套管的顶端端面上形成有沿其轴向向下延伸的至少两个卡槽,于所述分层取样筒顶端端面上与各所述卡槽相对应的位置处形成有卡块,当所述分层取样筒装配于所述套管内时,各所述卡块卡接于相对应的卡槽内。

2.根据权利要求1所述的一种含多氯联苯的土壤取样器,其特征在于:所述分层取样筒包括若干个轴线重合且自上而下依次层叠的套体,若干个所述套体经一与套体轴线平行的转轴连接,所述转轴位于各所述套体的周向侧壁的一侧,两相邻的所述套体之间通过锁定组件固定;当各所述锁定组件分别锁紧相对应的两套体时,各所述套体的轴线重合;当各所述锁定组件解除锁定后,各所述套体在外力驱动下沿所述转轴转动,以形成套体之间的交错分布。

3.根据权利要求2所述的一种含多氯联苯的土壤取样器,其特征在于:所述锁定组件包括分设于相邻的所述套体相靠近端端部的销环,两相对应的销环通过一贯穿二者的销杆固定,以构成相邻的所述套体的锁定。

4.根据权利要求2或3所述的一种含多氯联苯的土壤取样器,其特征在于:于各所述套体的底端端面上形成有沿套体的轴向向下延伸的弧形凸台,所述弧形凸台的内壁上形成有沿套体的径向向外延伸的凹槽,所述分层取样筒还包括与各所述套体可拆卸连接的隔断板;各所述隔断板插接于相对应的所述套体的凹槽,以构成两相邻的所述套体内的土样隔断。

5.根据权利要求1所述的一种含多氯联苯的土壤取样器,其特征在于:所述分层取样筒的内表面为磨砂面,且所述分层取样筒的外表面上沿且轴向标有刻度。

6.根据权利要求1所述的一种含多氯联苯的土壤取样器,其特征在于:所述驱动电机外套设有与其固连的操作手柄。

7.根据权利要求1中所述的一种含多氯联苯的土壤取样器,其特征在于:所述连接板上形成有由其底端端面沿所述分层取样筒的轴向向分层取样筒延伸的两弧形顶板,两所述弧形顶板以所述分层取样筒的轴线对称设置;当两弧形顶板所述掘进机构固连时,各所述弧形顶板的底部分别抵接于所述分层取样筒的上表面。
