专利号: 2018113172979
申请人: 台州旭龙业五金制品有限公司
专利类型:发明专利
专利状态:无效专利
更新日期:2025-11-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

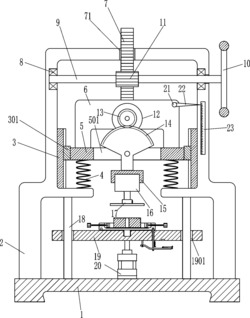

1.一种支架冲孔模具下模具打磨机,包括有基座(1)、机架(2)、滑轨(3)、第一滑块(301)、第一弹簧(4)和横支架(5),机架(2)固定在起支撑作用的基座(1)顶部,滑轨(3)设有两个,分别安装于机架(2)内的左右两壁上部,滑轨(3)上滑动式连接有第一滑块(301),左右两个第一滑块(301)之间固定连接有横支架(5),第一弹簧(4)设有两个,分别安装于横支架(5)与机架(2)的左右两侧,其特征是:还包括有U型板(6)、齿条(7)、轴承(8)、轴杆(9)、转盘(10)、第一齿轮(11)、伺服电机(12)、第二齿轮(13)、扇形齿轮(14)、安装座(15)、旋转电机(16)、磨盘(17)、滑杆(18)、底盘(19)和气缸(20),横支架(5)的中部开有开口(501),U型板(6)安装于横支架(5)的顶部,齿条(7)固定于U型板(6)顶部的中间,机架(2)顶部的中间开有起导向作用的导向孔(71),齿条(7)的上部滑动式位于导向孔(71)内,轴承(8)为两个,分别嵌入式安装在机架(2)左右两侧的上部,轴杆(9)安装在左右两个轴承(8)之间,轴杆(9)的右端穿过机架(2)的右壁,轴杆(9)的右端固定连接有转盘(10),第一齿轮(11)固定于轴杆(9)的左部,第一齿轮(11)位于齿条(7)的前侧,第一齿轮(11)与齿条(7)啮合,U型板(6)前侧面的中部安装有伺服电机(12),伺服电机(12)的输出轴上安装有第二齿轮(13),扇形齿轮(14)转动式连接在开口(501)内的后侧面,扇形齿轮(14)与第二齿轮(13)啮合,安装座(15)固定于扇形齿轮(14)的底部,安装座(15)内安装有旋转电机(16),磨盘(17)固定安装在旋转电机(16)的输出轴上,滑杆(18)设为两个,分别安装于机架(2)与基座(1)顶部的左右两侧,底盘(19)的左右两侧均开有第一通孔(1901),左右两侧的滑杆(18)分别位于对应的第一通孔(1901)内,气缸(20)安装在基座(1)顶部的中间,气缸(20)伸缩杆的顶端与底盘(19)底部的中间固定连接在一起;还包括有第一支杆(21)、指针(22)和度量尺(23),第一支杆(21)安装于U型板(6)前侧面的右部,指针(22)固定在第一支杆(21)上,度量尺(23)设置于机架(2)前侧面的右侧,度量尺(23)位于右侧轴承(8)的下侧;还包括有转杆(24)、卡盘(25)、螺杆(26)、第二滑块(27)和卡套(2601),底盘(19)顶部的中间开有起转动作用的转槽(1902),转杆(24)固定于卡盘(25)底部的中间,转杆(24)转动式位于转槽(1902)内,卡盘(25)的顶部开有起放置作用的放置槽(2501),螺纹孔(2502)为两个,分别开在卡盘(25)的左侧面和右侧面,螺纹孔(2502)内以螺纹连接的方式设有螺杆(26),卡盘(25)上开有起导向作用的滑槽(2503),滑槽(2503)与放置槽(2501)连通,滑槽(2503)内设有两个第二滑块(27),左右两个螺杆(26)的内端转动式连接有起固定作用的卡套(2601),卡套(2601)的底部与第二滑块(27)的顶部固定连接在一起;还包括有第二支杆(28)、拨杆(29)、插杆(30)、挡块(31)、固定板(3101)和第二弹簧(3102),底盘(19)的底部的右侧固定有第二支杆(28),拨杆(29)转动式安装于第二支杆(28)前侧面的下部,底盘(19)底部的右侧开有起导向作用的第二通孔(1903),第二通孔(1903)内滑动式设有插杆(30),卡盘(25)的底部开有多个起固定作用的插槽(2504),插杆(30)的上部位于插槽(2504)内,挡块(31)固定安装在插杆(30)前侧面的下部,拨杆(29)位于挡块(31)的上侧,固定板(3101)设置于插杆(30)右侧面的下部,第二弹簧(3102)连接在固定板(3101)与底盘(19)之间;还包括有摆动座(32)、第三支杆(33)和支垫(34),拨杆(29)顶部的右侧固接有摆动座(32),第三支杆(33)转动式安装于摆动座(32)上,第三支杆(33)的右端固定安装有起支撑作用的支垫(34),底盘(19)底部的右侧开有垫槽(1904),垫槽(1904)位于第二通孔(1903)的右侧,支垫(34)与垫槽(1904)配合。
