专利号: 201811307281X
申请人: 天津京龙工程机械有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

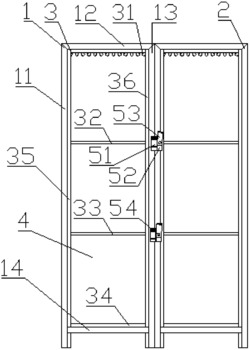

1.一种升降机用可拆卸式标准片,其特征在于:包括一号框架(1)、二号框架(2)、三号框架(3)、钢板(4)和固定扣(5),所述一号框架(1)和所述二号框架(2)结构完全相同,所述一号框架(1)由依次首尾相接的一号P型管(11)、二号P型管(12)、三号P型管(13)和四号P型管(14)组成,所述一号框架(1)和所述二号框架(2)的一侧均固定安装一个所述钢板(4),所述一号框架(1)内部套接所述三号框架(3),所述三号框架(3)中设置的一号横向边角管(31),一号纵向边角管(35),四号横向边角管(34)和二号纵向边角管(36)依次首尾相接组成框架结构,所述一号纵向边角管(35)和所述二号纵向边角管(36)之间设有二号横向边角管(32)、三号横向边角管(33),所述固定扣(5)包括固定架(51)、固定座(52)、铁销片(53)、圆形扣(54)和凹槽(55),所述固定座(52)上设有一个圆形通孔,所述铁销片(53)一端设有与所述圆形通孔相对应的圆形扣(54),所述圆形扣(54)穿过所述圆形通孔实现铁销片(53)与所述固定座(52)的转动连接,所述固定架(51)安装在所述三号P型管(13)的上表面,所述固定架(51)设有与所述铁销片(53)相对应的凹槽(55),所述固定座(52)安装在所述一号P型管(11)上表面,并与所述固定架(51)相对应,所述铁销片(53)插入所述凹槽(55)实现所述固定架(51)与所述固定座(52)的固定连接;

所述一号框架(1)、所述二号框架(2)和所述三号框架(3)所用管材均为空心管;

所述钢板(4)靠近所述三号P型管(13)的一端均匀分布若干钢板通孔。

2.根据权利要求1所述的一种升降机用可拆卸式标准片,其特征在于:所述铁销片(53)远离所述圆形扣(54)的一端向上卷起,呈弧形结构。

3.根据权利要求1所述的一种升降机用可拆卸式标准片,其特征在于:所述一号P型管(11)、所述二号P型管(12)、所述三号P型管(13)和所述四号P型管(14)通过螺栓连接。

4.根据权利要求1所述的一种升降机用可拆卸式标准片,其特征在于:所述二号横向边角管(32)与所述三号横向边角管(33)互相平行。

5.根据权利要求1所述的一种升降机用可拆卸式标准片,其特征在于:所述二号P型管(12)为梯形结构。
