专利号: 2018113068481
申请人: 西安尼勒生物科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

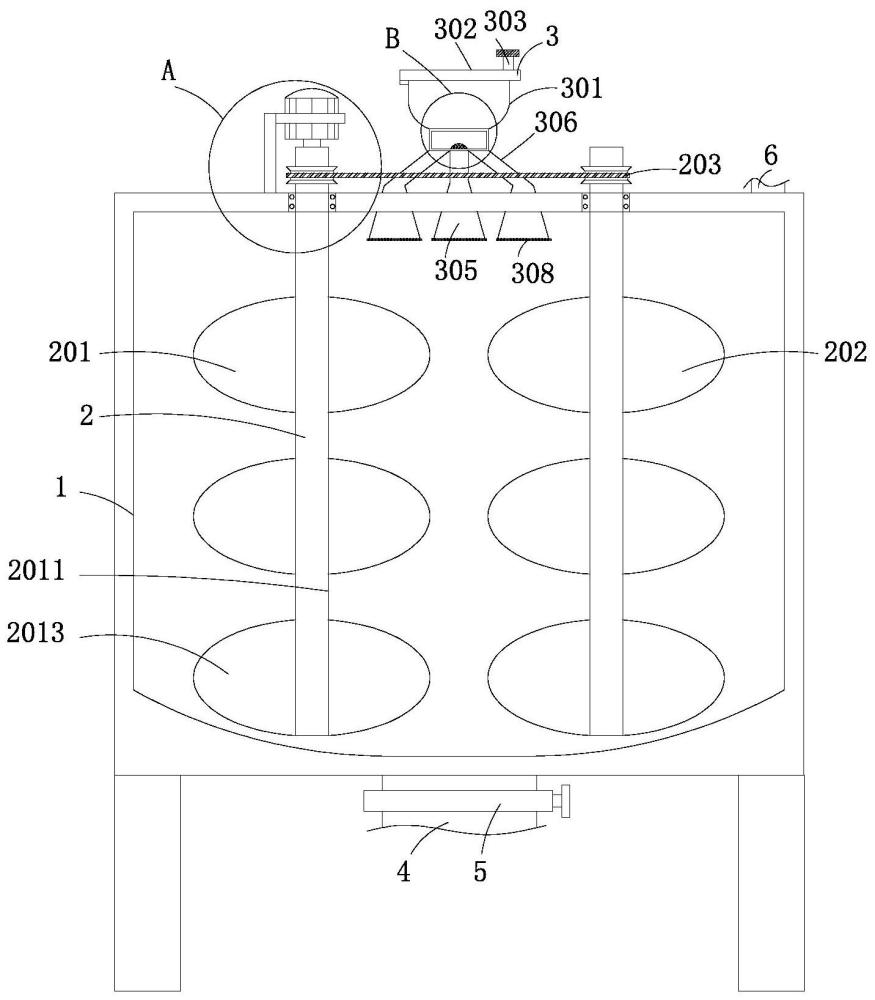

1.一种生物试剂用搅拌装置,包括混合箱(1)、混合机构(2)、粉末加料机构(3)、出液管(4)、截止阀(5)和进液管(6),其特征在于:所述混合机构(2)设置在混合箱(1)的顶部的侧面,所述粉末加料机构(3)设置在混合箱(1)顶部的中部,所述进液管(6)的底部与混合箱(1)顶部的侧面固定连通,所述出液管(4)固定连通在混合箱(1)底部的中部,所述截止阀(5)固定连接在出液管(4)上;

所述混合机构(2)包括第一搅拌器(201)、第二搅拌器(202)、皮带(203)和旋转电机(204),所述第一搅拌器(201)和第二搅拌器(202)均包括有转动杆(2011)、转动轮(2012)和搅拌叶(2013),所述转动杆(2011)的底部贯穿混合箱(1)顶部的侧面并通过轴承与混合箱(1)活动连接,所述转动轮(2012)固定连接在转动杆(2011)外表面的顶部,所述第一搅拌器(201)上的转动轮(2012)通过皮带(203)与第二搅拌器(202)上的转动轮(2012)传动连接,所述转动杆(2011)的顶部与旋转电机(204)底部的输出轴固定连接,所述搅拌叶(2013)固定连接在转动杆(2011)位于混合箱(1)内腔一端的外表面上;

所述粉末加料机构(3)包括加料箱(301)、密封板(302)、加料管(304)、导料管(305)、分流管(306)、半圆形滤网(307)和散粉网(308),所述加料箱(301)的顶部通过合页与密封板(302)的一侧活动连接,所述加料管(304)固定连通在加料箱(301)底部的中部,所述加料管(304)底部的中部与导料管(305)的顶部固定连通,所述半圆形滤网(307)固定连接在导料管(305)位于加料管(304)内腔的一端,所述半圆形滤网(307)的形状为半圆形,所述分流管(306)的顶部与加料管(304)底部的侧面固定连通,所述导料管(305)和分流管(306)均贯穿混合箱(1)的顶部并与混合箱(1)固定连接,所述导料管(305)和分流管(306)位于混合箱(1)内腔的一端均固定连接有散粉网(308)。

2.根据权利要求1所述的一种生物试剂用搅拌装置,其特征在于:所述旋转电机(204)的外表面固定连接有固定架(205),所述固定架(205)的底部与混合箱(1)的顶部固定连接。

3.根据权利要求1所述的一种生物试剂用搅拌装置,其特征在于:所述旋转电机(204)的型号为:Y80M1。

4.根据权利要求1所述的一种生物试剂用搅拌装置,其特征在于:所述密封板(302)顶部的侧面固定连接有拉把(303),所述拉把(303)的外表面套接有橡胶套。

5.根据权利要求1所述的一种生物试剂用搅拌装置,其特征在于:所述导料管(305)由顶部的垂直圆管和底部的圆台形管组成,所述分流管(306)由顶部的倾斜圆管和底部的圆台形管组成。

6.根据权利要求1所述的一种生物试剂用搅拌装置,其特征在于:所述分流管(306)的数量为两个,两个分流管(306)对称分布在加料管(304)底部的两侧。
