专利号: 2018113040823
申请人: 浙江嘉昱达机械有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

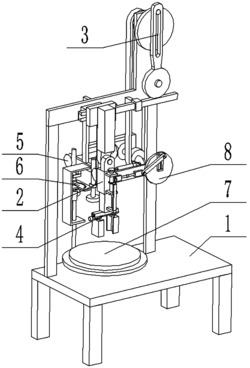

1.一种陶瓷磨底机,包括基架(1)、夹具支架(2)、往复控制机构(3)、升降夹具(4)、传动轮(5)、拨动开关(6)和打磨装置(7),其特征在于:所述的基架(1)包括操作板(1-1)、L形架(1-2)、支柱(1-3)、悬架(1-4)、短支臂(1-5)、C形架(1-6)和支腿(1-7);L形架(1-2)的两端通过两个支柱(1-3)固定连接在操作板(1-1)的顶面上;悬架(1-4)的横杆固定连接在L形架(1-2)后端的中端;短支臂(1-5)固定连接在悬架(1-4)竖杆的底端;C形架(1-6)的顶端固定连接在短支臂(1-5)的左侧面;操作板(1-1)底面的四角均固定连接有一个支腿(1-7);

所述的夹具支架(2)包括滑轨支架(2-1)、支架滑轨(2-2)、滑动板(2-3)、上臂(2-4)、上铰接架(2-5)、下铰接架(2-6)、下臂(2-7)、内螺纹支架(2-8)、螺杆(2-9)、连接块(2-10)和连接臂(2-11);支架滑轨(2-2)固定连接在滑轨支架(2-1)的一端;支架滑轨(2-2)的前端横向设有梯形槽,滑动板(2-3)的后端设有梯形滑块,滑动板(2-3)的梯形滑块滑动连接在支架滑轨(2-2)的梯形槽内;上臂(2-4)的顶端固定连接在滑动板(2-3)的前端;上铰接架(2-

5)固定连接在上臂(2-4)的下端;上铰接架(2-5)与下铰接架(2-6)通过铰接轴铰接;下臂(2-7)固定连接在下铰接架(2-6)的下端;螺杆(2-9)的两端分别转动连接有一个内螺纹支架(2-8);两个内螺纹支架(2-8)分别固定连接在下臂(2-7)一侧的上下两端;连接块(2-10)通过螺纹连接在螺杆(2-9)上;连接块(2-10)位于两个内螺纹支架(2-8)之间;连接臂(2-

11)固定连接在连接块(2-10)上;滑轨支架(2-1)固定连接在L形架(1-2)横板的前端;

所述的往复控制机构(3)包括齿条(3-1)、齿条架(3-2)、往复齿轮(3-3)、往复齿轮轴(3-4)、摇臂(3-5)、偏心轴(3-6)、转盘Ⅰ(3-7)、转盘轴Ⅰ(3-8)、从动带轮Ⅰ(3-9)、主动带轮Ⅰ(3-10)、主动带轮轴Ⅰ(3-11)、带轮轴架(3-12)、从动锥齿轮Ⅰ(3-13)、主动锥齿轮Ⅰ(3-14)和输入轴(3-15);齿条(3-1)间隙配合在齿条架(3-2)内;往复齿轮(3-3)与齿条(3-1)通过啮合传动;往复齿轮(3-3)固定连接在往复齿轮轴(3-4)的一端,往复齿轮(3-3)的顶端固定连接在摇臂(3-5)的底端;摇臂(3-5)上设有竖直的通槽,偏心轴(3-6)滑动连接在摇臂(3-5)的通槽内;偏心轴(3-6)偏心固定连接在转盘Ⅰ(3-7)上;转盘Ⅰ(3-7)与从动带轮Ⅰ(3-9)分别固定连接在转盘轴Ⅰ(3-8)的两端;从动带轮Ⅰ(3-9)与主动带轮Ⅰ(3-10)通过皮带带传动连接;主动带轮轴Ⅰ(3-11)的中端转动连接在带轮轴架(3-12)上;主动带轮Ⅰ(3-10)与从动锥齿轮Ⅰ(3-13)分别固定连接在主动带轮轴Ⅰ(3-11)的两端;主动锥齿轮Ⅰ(3-14)与从动锥齿轮Ⅰ(3-13)通过啮合传动;输入轴(3-15)的一端固定连接在主动锥齿轮Ⅰ(3-14)上;输入轴(3-15)转动连接在短支臂(1-5)的一端;齿条(3-1)固定连接在上臂(2-4)的侧端;齿条架(3-2)固定连接在L形架(1-2)的横板上;往复齿轮轴(3-4)的另一端转动连接在L形架(1-2)的横板上;转盘轴Ⅰ(3-8)的顶端转动连接在L形架(1-2)的竖板的顶端;带轮轴架(3-12)固定连接在悬架(1-4)上;

所述的升降夹具(4)包括升降滑块(4-1)、夹具滑轨(4-2)、滑动架(4-3)、双向螺杆Ⅰ(4-

4)和夹头(4-5);夹具滑轨(4-2)固定连接在升降滑块(4-1)的底端;夹具滑轨(4-2)的底端横向设有T形槽;滑动架(4-3)的顶端设有T形滑块,滑动架(4-3)顶端的T形滑块滑动连接在夹具滑轨(4-2)的T形槽内;滑动架(4-3)设有两个,两个滑动架(4-3)对称设置在夹具滑轨(4-2)内;两个滑动架(4-3)分别通过螺纹连接在双向螺杆Ⅰ(4-4)的两端;两个滑动架(4-3)的底端分别固定连接一个夹头(4-5),两个夹头(4-5)相对设置在两个滑动架(4-3)上;升降滑块(4-1)滑动连接在下臂(2-7)的下端;连接臂(2-11)的底端固定连接在升降滑块(4-1)的底端;

所述的传动轮(5)包括蜗轮(5-1)、蜗杆(5-2)、蜗杆架(5-3)和从动齿轮Ⅰ(5-4);蜗轮(5-1)与蜗杆(5-2)通过啮合传动,蜗杆(5-2)的中端转动连接在蜗杆架(5-3)上;从动齿轮Ⅰ(5-4)固定连接在蜗杆(5-2)的底端;传动轮(5)设有两个,两个蜗杆架(5-3)分别固定连接在短支臂(1-5)的两端;其中一个蜗轮(5-1)固定连接在输入轴(3-15)的另一端;拨动开关(6)与其中一个从动齿轮Ⅰ(5-4)通过啮合传动;

所述的打磨装置(7)包括电机(7-1)、主动齿轮Ⅱ(7-2)、从动齿轮Ⅱ(7-3)、传动轴(7-

4)、主动带轮Ⅱ(7-5)、从动带轮Ⅱ(7-6)、磨盘轴(7-7)、磨盘架(7-8)和打磨盘(7-9);主动齿轮Ⅱ(7-2)固定连接在电机(7-1)的输出轴上;主动齿轮Ⅱ(7-2)与从动齿轮Ⅱ(7-3)通过啮合传动;从动齿轮Ⅱ(7-3)固定连接在传动轴(7-4)的底端;主动带轮Ⅱ(7-5)固定连接在传动轴(7-4)的下端;主动带轮Ⅱ(7-5)与从动带轮Ⅱ(7-6)通过皮带带传动连接;磨盘架(7-8)与从动带轮Ⅱ(7-6)分别固定连接在磨盘轴(7-7)的上下两端;打磨盘(7-9)固定连接在磨盘架(7-8)上;电机(7-1)固定连接在操作板(1-1)的底端;传动轴(7-4)与磨盘轴(7-7)的中端均转动连接在操作板(1-1)内;传动轴(7-4)固定连接在拨动开关(6)的下端。

2.根据权利要求1所述的一种陶瓷磨底机,其特征在于:所述的拨动开关(6)包括中枢齿轮(6-1)、中枢轴(6-2)、拨杆(6-3)、摆动轴(6-4)、主动齿轮Ⅰ(6-5)、旋紧螺杆(6-6)和定位板(6-7);中枢齿轮(6-1)固定连接在中枢轴(6-2)的中端;拨杆(6-3)的一端转动连接在中枢轴(6-2)的上端;中枢轴(6-2)的顶端转动连接在定位板(6-7)的底端;摆动轴(6-4)的一端转动连接在拨杆(6-3)另一端的底端;主动齿轮Ⅰ(6-5)固定连接在摆动轴(6-4)上;旋紧螺杆(6-6)通过螺纹连接在拨杆(6-3)的上端;定位板(6-7)上设有弧形槽,旋紧螺杆(6-

6)滑动连接在定位板(6-7)的弧形槽内;旋紧螺杆(6-6)顶在定位板(6-7)的顶面;定位板(6-7)固定连接在C形架(1-6)上;中枢轴(6-2)的底端转动连接在C形架(1-6)的底端上;中枢轴(6-2)与传动轴(7-4)通过联轴器连接;主动齿轮Ⅰ(6-5)与从动齿轮Ⅰ(5-4)通过啮合传动;中枢齿轮(6-1)与主动齿轮Ⅰ(6-5)通过啮合传动。

3.根据权利要求2所述的一种陶瓷磨底机,其特征在于:所述的一种陶瓷磨底机还包括摆动控制机构(8);所述的摆动控制机构(8)包括短轴(8-1)、矩形杆(8-2)、套杆(8-3)、主动锥齿轮Ⅱ(8-4)、套杆架(8-5)、连接架(8-6)、从动锥齿轮Ⅱ(8-7)、转盘轴Ⅱ(8-8)、转盘Ⅱ(8-9)、L型导轨(8-10)、工形滑块(8-11)、定位螺杆(8-12)、驱动臂(8-13)、调节块Ⅰ(8-14)、双向螺杆Ⅱ(8-15)、调节块Ⅱ(8-16)和挡板(8-17);矩形杆(8-2)的一端固定连接在短轴(8-1)上;矩形杆(8-2)的另一端滑动连接在套杆(8-3)的左端内,套杆(8-3)的中端转动连接在套杆架(8-5)上;主动锥齿轮Ⅱ(8-4)固定连接在套杆(8-3)的右端;从动锥齿轮Ⅱ(8-

7)与主动锥齿轮Ⅱ(8-4)通过啮合传动;套杆架(8-5)固定连接在连接架(8-6)上;转盘Ⅱ(8-9)和从动锥齿轮Ⅱ(8-7)分别固定连接在转盘轴Ⅱ(8-8)的前后两端;转盘轴Ⅱ(8-8)的中端通过转动连接在连接架(8-6)内;转盘Ⅱ(8-9)上固定连接有两个L型导轨(8-10),两个L型导轨(8-10)相对设置且互相平行,两个L型导轨(8-10)的对称线与转盘Ⅱ(8-9)的半径线重合;工形滑块(8-11)的后端滑动连接在两个L型导轨(8-10)之间;其中一个L型导轨(8-

10)的侧端设有直槽,定位螺杆(8-12)间隙配合在其中一个L型导轨(8-10)侧端的直槽内并螺纹连接在工形滑块(8-11)的侧端;定位螺杆(8-12)的外端顶紧所配合的L型导轨(8-10)的侧端面;驱动臂(8-13)的一端通过铰接轴铰接在工形滑块(8-11)的前端;驱动臂(8-13)的另一端铰接在调节块Ⅰ(8-14)的一端;调节块Ⅱ(8-16)的一端铰接在下臂(2-7)的右侧;

双向螺杆Ⅱ(8-15)的两端分别螺纹连接在调节块Ⅰ(8-14)与调节块Ⅱ(8-16)内;两个挡板(8-17)分别固定连接在两个L型导轨(8-10)的上下两端;连接架(8-6)固定连接在滑动板(2-3)上;短轴(8-1)的中端转动连接在短支臂(1-5)的另一端;另一个蜗轮(5-1)固定连接在短轴(8-1)的另一端。

4.根据权利要求1所述的一种陶瓷磨底机,其特征在于:所述的两个夹头(4-5)的内端均通过万能胶粘结有橡胶垫片。
