专利号: 2018112915368
申请人: 黄巧珍
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

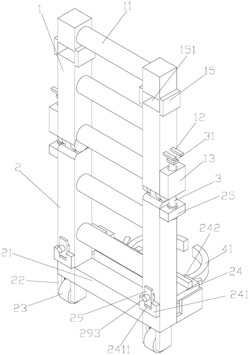

1.一种可靠的园林修剪梯,包括第一连接架(1)、第二连接架(2)及分别设于所述第一连接架(1)和所述第二连接架(2)上的横杆(11),所述第一连接架(1)和所述第二连接架(2)均为两组,所述两组第一连接架(1)和所述两组第二连接架(2)分别设于所述横杆(11)两侧,所述第一连接架(1)设于所述第二连接架(2)上方,所述第一连接架(1)底部设有连接座(14),所述第二连接架(2)顶部设有第一连接块(26),所述第一连接块(26)活动连接于所述连接座(14)上;其特征在于:所述第二连接架(2)一侧设有安装箱(4),所述安装箱(4)内设有安装腔(48),所述安装腔(48)内设有第一脚扣(41)和第二脚扣(42);所述第二连接架(2)上设有第二通孔,所述第二通孔内穿设有与所述安装箱(4)相配合的第五限位板(24),第五限位板(24)一端设有推板(241);所述第二连接架(2)上设有与所述推板(241)相配合的第一固定组件。

2.按照权利要求1所述的一种可靠的园林修剪梯,其特征在于:所述第一固定组件包括设于所述第二连接架(2)上的安装管(28)、设于所述安装管(28)内的第四活动腔(281)、穿设于所述第四活动腔(281)内的第四连接杆(291)及设于所述第四连接杆(291)一端的第六限位板(29)。

3.按照权利要求2所述的一种可靠的园林修剪梯,其特征在于:所述第四连接杆(291)一端设有第七限位板(292),所述第七限位板(292)上设有固定弹簧(282),所述固定弹簧(282)一端与所述第四活动腔(281)内壁相接触。

4.按照权利要求3所述的一种可靠的园林修剪梯,其特征在于:所述推板(241)上设有与所述第六限位板(29)相配合的第二限位槽(2411),所述推板(241)和所述第六限位板(29)均为磁性材料制成,所述推板(241)与所述第六限位板(29)的磁性相吸。

5.按照权利要求4所述的一种可靠的园林修剪梯,其特征在于:所述第一连接架(1)上设有第三连接块(15),所述第三连接块(15)上设有与所述推板(241)相配合的第三通孔(151)。

6.按照权利要求5所述的一种可靠的园林修剪梯,其特征在于:所述安装腔(48)内设有用于控制所述第一脚扣(41)和所述第二脚扣(42)同步运动的控制组件。

7.按照权利要求6所述的一种可靠的园林修剪梯,其特征在于:所述第一连接架(1)上设有活动箱(13),所述活动箱(13)内设有固定组件,所述第二连接架(2)上设有与所述固定组件相配合的连接箱(25)。
