专利号: 201811284720X
申请人: 武汉工程大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

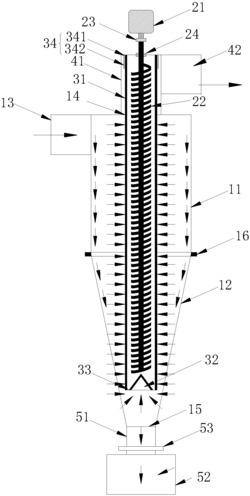

1.一种旋流分离装置,其特征在于,包括壳体、螺杆输送部件(22)、振动器(21)、过滤组件和排液管(41);

所述壳体竖直设置,其侧壁的上方设有进料管(13),所述进料管(13)用于通入浑浊液 体,所述壳体上端中部设有上开口(14);

所述螺杆输送部件(22)同轴设置在所述壳体内且其上端伸出所述壳体的上开口(14);

所述排液管(41)竖直设置在所述壳体上端且通过所述壳体上端的上开口(14)与所述 壳体连通,所述螺杆输送部件(22)的连接端穿出所述排液管顶壁与所述振动器(21)连接,带动所述螺杆输送部件(22)振动,所述排液管(41)的侧壁上设有出液管(42)用于将清液排 出;

所述过滤组件同轴套设在所述螺杆输送部件的动作端,用于过滤流入所述螺杆输送部 件(22)内的液体;

所述壳体包括均竖直设置的圆柱形筒体(11)和圆台形筒体(12),所述圆柱形筒体(11)竖直设置,其内部中空且下端开 口,所述圆台形筒体(12)同轴设置在所述圆柱形筒体(11)下方,且其开口较大的一侧位于 上方,所述圆台形筒体(12)的上端与所述圆柱形筒体(11)的下端可拆卸的连接,所述进料 管(13)设置在所述圆柱形筒体(11)的侧壁的上方,所述进料管(13)沿所述圆柱形筒体(11) 的切向设置,所述上开口(14)设置在所述圆柱形筒体(11)的上端中部,所述排液管(41)与 所述圆柱形筒体(11)可拆卸连接;

所述过滤组件包括圆柱形滤芯(31)和锥形滤芯(32),所述圆柱形滤芯(31)为圆筒形,所述圆柱形滤芯(31)同轴设置在 所述壳体内,所述锥形滤芯(32)的锥顶向上伸入所述圆柱形滤芯(31)内,其锥底与所述圆 柱形滤芯(31)的底端圆同心且其锥底直径小于所述圆柱形滤芯(31)的直径,所述锥形滤芯 (32)与所述圆柱形滤芯(31)通过第一连接件(33)可拆卸连接,所述圆柱形滤芯(31)的上端 伸出所述壳体的上开口(14)与所述排液管(41)的顶壁通过第二连接件(34)可拆卸连接,所 述螺杆输送部件(22)的动作端设置在所述圆柱形滤芯(31)内;

所述第一连接件(33)包括同轴设置的内圆环(331)和外圆环(332),所述外圆环(332)和所述内圆环(331)之间通过多根 连接轴(333)相连,所述内圆环(331)与所述锥形滤芯(32)的锥底圆周可拆卸连接,所述外 圆环(332)与所述圆柱形滤芯(31)的底端圆周可拆卸连接;

所述第二连接件(34)包括内 筒(341)和外筒(342),所述外筒(342)内壁和所述内筒(341)外壁上分别设有相互配合的内 螺纹和外螺纹,所述外筒(342)套设在所述内筒(341)上并与其螺纹连接,所述外筒(342)设 置在所述排液管(41)内且其上端与所述排液管(41)的顶壁下端连接,所述内筒(341) 套设在所述圆柱形滤芯(31)的上端;

所述圆柱形筒体(11)和圆台形筒体(12)通过螺栓密封组件(16)连接;

所述旋流分离装置还包括底流管(51)和料斗(52),所述圆台形筒体(12)下方设有下开口(15),所述底流管(51)竖直设 置在所述圆台形筒体(12)下方且通过所述下开口(15)与所述圆台形筒体(12)连通,所述料斗(52)可拆卸的设置在所述底流管(51)下端;

所述螺杆输送部件(22)与所述排液管(41)可拆卸连接且其与所述排液管(41)的顶壁下端通过机械密封(24)连接。
