专利号: 2018112331605
申请人: 郭旭丽
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

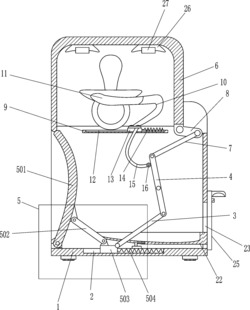

1.一种奶嘴放置盒,包括有放置框(1)、第一连接杆(3)和推动机构(5),放置框(1)内底部中间开有第一滑槽(2),第一滑槽(2)上设有推动机构(5),推动机构(5)包括有推板(501)、第五连接杆(502)、第三滑块(503)和第三弹簧(504),第一滑槽(2)上滑动式设有第三滑块(503),放置框(1)内底部左侧转动式设有推板(501),推板(501)的右侧下部转动式设有第五连接杆(502),第五连接杆(502)的下端与第三滑块(503)转动式连接,第三滑块(503)的右侧连接有第三弹簧(504),第三弹簧(504)的另一端与第一滑槽(2)的内右壁连接,第三滑块(503)的右上方转动式设有第一连接杆(3),其特征是,还包括有第一转杆(4)、透明防护罩(6)、第二连接杆(7)、第二转杆(8)、固定杆(9)、第三连接杆(10)、夹杆(11)和第一滑块(13),第一连接杆(3)上转动式连接有第一转杆(4),第一转杆(4)的中部与放置框(1)的内后壁中部转动式连接,第一转杆(4)的上端转动式连接有第二连接杆(7),放置框(1)的顶部右侧转动式连接有第二转杆(8),第二转杆(8)的前侧右部与第二连接杆(7)的上端转动式连接,第二转杆(8)顶部设有透明防护罩(6),放置框(1)内的前后两壁上部均连接有固定杆(9),前方固定杆(9)的后侧和后方固定杆(9)的前侧均开有第二滑槽(12),前后两方的第二滑槽(12)上滑动式设有第一滑块(13),第一滑块(13)顶部连接有第三连接杆(10),第三连接杆(10)的左侧前后两方均设有夹杆(11)。

2.按照权利要求1所述的一种奶嘴放置盒,其特征是,还包括有第一弹簧(14)、第四连接杆(15)和滑轮(16),第一滑块(13)右侧前后部均连接有第一弹簧(14),第一弹簧(14)的右端与固定杆(9)右部连接,第一滑块(13)的底部连接有第四连接杆(15),第四连接杆(15)的另一端转动式连接有滑轮(16),滑轮(16)与第一转杆(4)接触。

3.按照权利要求2所述的一种奶嘴放置盒,其特征是,还包括有第二滑块(18)、第二弹簧(19)、插杆(21)、收集框(22)、挡杆(24)和挡板(25),放置框(1)内底部中间开有第三滑槽(17),第三滑槽(17)上滑动式连接有第二滑块(18),第二滑块(18)的右侧连接有第二弹簧(19),第二弹簧(19)的右端与放置框(1)连接,第二滑块(18)顶部连接有插杆(21),收集框(22)底部左侧开有插槽(20),插杆(21)插入插槽(20)内,放置框(1)的右侧下部开有通孔(23),放置框(1)的右侧下部设有挡杆(24),挡杆(24)位于通孔(23)的上方,挡杆(24)上挂有挡板(25)。

4.按照权利要求3所述的一种奶嘴放置盒,其特征是,还包括有聚光板(26)和紫外线灯(27),透明防护罩(6)内上壁左右两侧均设有聚光板(26),聚光板(26)底部设有紫外线灯(27)。
