专利号: 2018111783179
申请人: 东莞市特拉康电子科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

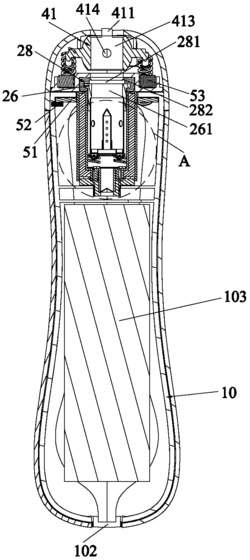

1.一种改善受热性能的空气加热烤烟机,其特征在于:包括有外壳以及装设于外壳上的加热保温装置;所述外壳具有安装腔及第一进气口,所述加热保温装置装设于安装腔内;

所述加热保温装置包括有隔热杯和设置于隔热杯内的容烟杯、发热件;所述容烟杯具有容烟主腔体和连接于容烟主腔体底部的接触导热部,接触导热部的上表面朝向容烟主腔体内部设置;所述发热件设置于接触导热部的下方;所述容烟杯的外侧面与隔热杯的内侧面之间保持有空气对流间隙;容烟主腔体的侧壁设置有气流辐射加热通孔,第一进气口与空气对流间隙贯通,空气依次经第一进气口、发热件、空气对流间隙、气流辐射加热通孔进入容烟主腔体内部。

2.根据权利要求1所述的改善受热性能的空气加热烤烟机,其特征在于:所述容烟主腔体与接触导热部分体连接。

3.根据权利要求1所述的改善受热性能的空气加热烤烟机,其特征在于:所述接触导热部的上表面凸设有凸起部,在接触导热部的上方对应凸起部的外围形成有对流腔,空气经气流辐射加热通孔进入容烟主腔体内部,再向下进入对流腔,最后再向上进入容烟主腔体内部,气流辐射加热通孔位于对流腔的上侧。

4.根据权利要求1所述的改善受热性能的空气加热烤烟机,其特征在于:所述容烟杯可上下取放式设置于隔热杯内,所述容烟杯的顶端与隔热杯形成密封连接,以及,空气对流间隙的上端密封。

5.根据权利要求4所述的改善受热性能的空气加热烤烟机,其特征在于:所述容烟杯连接有便于将容烟杯从隔热杯内取出的提取部,所述提取部的上端周缘水平往外延伸形成有环形定位部,所述提取部的下段部位伸入隔热杯内,所述环形定位部伸露于隔热杯的上端外;所述提取部具有贯通上、下端面的第一容烟副腔体,所述第一容烟副腔体的内壁形成有限位台阶部,前述容烟主腔体的上端面限位于限位台阶部的下端面;

所述环形定位部套设有密封垫圈,所述密封垫圈具有第二容烟副腔体,所述第二容烟副腔体的内壁形成有环形密封凸边和环形定位凹槽,环形密封凸边位于环形定位凹槽的上方,所述环形密封凸边的内径小于第二容烟副腔体的内径,前述环形定位部适配于环形定位凹槽内;所述密封垫圈的下端抵靠在隔热杯的上端。

6.根据权利要求1所述的改善受热性能的空气加热烤烟机,其特征在于:所述隔热杯具有内侧壁和连接于内侧壁的外侧壁,所述外侧壁和内侧壁之间形成有隔热腔,所述隔热腔围绕容烟杯的外围设置,所述隔热腔内填充有隔热材料,或者,隔热腔的内、外壁涂覆有隔热涂层;所述隔热腔的下端具有环形开口,所述环形开口处设置有环形垫片。

7.根据权利要求1所述的改善受热性能的空气加热烤烟机,其特征在于:所述发热件的下方设置有单向进气阀,外界空气依次通过第一进气口、单向进气阀贯通空气对流间隙。

8.根据权利要求7所述的改善受热性能的空气加热烤烟机,其特征在于:所述单向进气阀包括下大上小的锥状本体和一体连接于锥状本体的底端周缘的安装翻边,所述隔热杯的下端密封式压设于安装翻边上,所述锥状本体的顶端开设有单向透气孔。

9.根据权利要求1所述的改善受热性能的空气加热烤烟机,其特征在于:所述隔热杯的上端设置有拨动开关,所述拨动开关具有拨动凸部、遮挡部和烟体让位腔,所述拨动凸部设置于拨动开关的上端,所述遮挡部的上开设有吸烟通孔,所述烟体让位腔贯通拨动开关的上、下端面;

在第一使用状态下,烟体让位腔与容烟主腔体均位于同一轴线上,以便于烟体放置;

第二使用状态下,拨动拨动凸部至相对侧,遮挡部位于容烟主腔体的正上方且遮挡部遮覆于容烟主腔体的上端,以及,吸烟通孔连通容烟主腔体。

10.根据权利要求9所述的改善受热性能的空气加热烤烟机,其特征在于:所述外壳的上端安装有上盖,所述上盖内具有上盖安装腔,所述上盖安装腔内装设有装设有磁性件,前述外壳内装设有可磁吸金属件,所述上盖可开合式连接于外壳,所述可磁吸金属件与磁性件相磁吸定位,所述外壳内装设有主控电路板,外壳设置有用于感应磁性件位置的霍尔传感器,所述霍尔传感器电连接于主控电路板。
