专利号: 2018111639731
申请人: 张金龙
专利类型:发明专利
专利状态:已下证
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

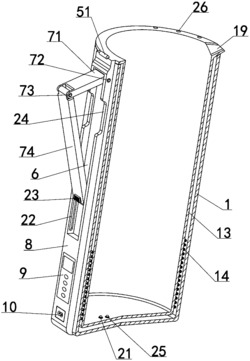

1.一种多用途便携电热水壶,其特征在于,其包括:壶体组件,其包括一呈细长桶状的内胆,内胆上端一侧设有鸭嘴状的壶嘴,中下部外侧壁缠绕有电磁线圈,内胆的内腔底部安设有温度传感器,内胆放置于壳体中,内胆与壳体两者侧壁及底部之间分别具有间隙且填充耐高温隔热材料;壳体外侧壁设有一条外凸且上下延伸的凸筋,凸筋位于与壶嘴相对的一侧;凸筋中安设有与电磁线圈和温度传感器配合工作的控制器;凸筋中上部的外侧壁向里开有一上下延伸的收容槽,收容槽处安置有一折叠把手,折叠把手折叠后收纳于收容槽中,展开时延伸至凸筋外侧且可被锁定;

内筒组件,其包括一筒体,筒体的上端设有一圈外凸形成的插接台阶,插接台阶的上端设有一圈向外延伸而形成的筒沿,当内筒组件与壶体组件组合后,筒沿坐落在壶体组件的上端部,插接台阶与壶体组件上端口插接配合,筒体悬于内胆之中且两者的侧壁之间具有间隙,同时内胆的内腔上端被内筒组件封堵,壶嘴与内胆内腔被插接台阶隔断;插接台阶上开有一由插接台阶外侧壁延伸至筒体内壁的第一排气孔、一由插接台阶外侧壁延伸至插接台阶下端面的第二排气孔;筒体的底部设有一呈环形向下延伸的杯座,杯座内安设有可切换筒体内腔下端与外界连通状态的通气阀,筒体内腔与通气阀之间设有滤网;当内筒组件与壶体组件组合后,杯座与内胆底部之间具有一置物空间,第一排气孔与第二排气孔只能有一者位于壶嘴处而与外界连通或者两者都不位于壶嘴处而被内胆内壁封堵;

套叠杯组,其包括至少两个能够通过套叠卡固的方式组合在一起的杯子,套叠杯组上端的杯口可套置并卡固在杯座上,当套叠杯组与内筒组件组合且内筒组件与壶体组件组合后,套叠杯组悬于杯座与内胆底部之间的置物空间中;

壶盖组件,其包括一个呈圆形而可覆盖于壶体组件及内筒组件上端部的盖体,盖体下侧设有一圈下凸形成而可插入壶体组件及内筒组件上端口的定位台阶,盖体的一侧设有向外延伸的压柄,壶盖组件与壶体组件之间设有一可拆组的旋转机构,壶盖组件与壶体组件可借助旋转机构进行组合连接,且壶盖组件与壶体组件组合后,通过压柄可驱使壶盖组件翻转;所述的旋转机构包括一具有磁性且与凸筋上端外角固定连接的水平柱、一固定于压柄下侧且可与水平柱吸引的旋转座,该旋转座的下端面开有可扣置在水平柱上的半圆槽,半圆槽与水平柱配合而可使壶盖组件与壶体组件组合,并允许壶盖组件绕水平柱在水平状态与竖直状态之间进行翻转。

2.根据权利要求1所述的一种多用途便携电热水壶,其特征在于:筒体的底部设有一沿底部外圆向下延伸的筒座,杯座位于筒座的筒腔内,当内筒组件放置于桌面时,内筒组件借助筒座支撑而非杯座支撑。

3.根据权利要求1或2所述的一种多用途便携电热水壶,其特征在于,所述的内筒组件的上端部设有一指针,而壶体组件的上端部标注有三个状态标识,当内筒组件与壶体组件组合后,指针分别指向三个状态标识时,内筒组件与壶体组件的组合状态分别为:a、第一排气孔与第二排气孔均不经壶嘴与外界连通,此时为携带状态;

b、第二排气孔位于壶嘴处而与外界连通,此时为干式加热状态;

c、第一排气孔位于壶嘴处而与外界连通,此时为蒸汽加热状态。
