专利号: 2018111575180
申请人: 泗县微腾知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-07-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

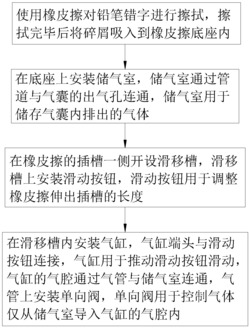

1.一种橡皮擦擦拭性能优化方法,其特征在于,该方法步骤如下:

S1:使用橡皮擦对铅笔错字进行擦拭,擦拭完毕后将碎屑吸入到橡皮擦底座内;

S2:在S1中的底座上安装储气室,储气室通过管道与气囊的出气孔连通,储气室用于储存气囊内排出的气体;

S3:在S1中橡皮擦的插槽一侧开设滑移槽,滑移槽上安装滑动按钮,滑动按钮用于调整橡皮擦伸出插槽的长度;

S4:在S3中滑移槽内安装气缸,气缸端头与滑动按钮连接,气缸用于推动滑动按钮滑动,气缸的气腔通过气管与储气室连通,气管上安装单向阀,单向阀用于控制气体仅从储气室导入气缸的气腔内;

其中,所述橡皮擦包括橡皮擦体(1),还包括底座(2)、气囊(3)、橡胶片(4)、弧形弹片(5)和橡胶条(6),所述橡皮擦体(1)安装在底座(2)左端;所述底座(2)中部设有气囊(3),底座(2)右端设置有凹槽(22);所述气囊(3)上下对称设置出气孔(31);所述出气孔(31)上均安装有橡胶片(4),橡胶片(4)用于控制出气孔(31)单向出气;所述凹槽(22)左侧设置有空腔(21),空腔(21)与气囊(3)连通,凹槽(22)内对称设置有弧形弹片(5),弧形弹片(5)与凹槽(22)之间连接有弹性布,两弧形弹片(5)之间对称设有橡胶条(6);所述弧形弹片(5)能够与橡胶条(6)配合密封空腔(21);所述弧形弹片(5)两端分别固接在两推板(71)上;两推板(71)上下对称设置,推板(71)均固接在推动杆(7)底端;所述凹槽(22)上下两端均设置有第一通孔;所述第一通孔内均滑动安装着推动杆(7)。

2.根据权利要求1所述的一种橡皮擦擦拭性能优化方法,其特征在于:所述弧形弹片(5)上均设置有滑槽(51);所述滑槽(51)为弧形;两弧形弹片(5)之间设有连杆(52),连杆(52)两端分别滑动安装在两滑槽(51)内。

3.根据权利要求1所述的一种橡皮擦擦拭性能优化方法,其特征在于:两橡胶条(6)相邻面之间设有插齿单元(8),所述插齿单元(8)用于保证空腔(21)的密封性;所述插齿单元(8)包括齿槽(81)和插齿(82),其中一个橡胶条(6)上均布一组插齿(82),另一个橡胶条(6)上设置一组相应的齿槽(81);所述插齿(82)用于配合齿槽(81)使用。

4.根据权利要求1所述的一种橡皮擦擦拭性能优化方法,其特征在于:所述气囊(3)内对称设置有两个气腔(32);所述底座(2)上对称设置有两个弧形槽(23)、两个通槽;所述弧形槽(23)与通槽连通,弧形槽(23)用于连通气囊(3)与空腔(21);所述通槽内均旋接有螺杆(24),通槽内设置有螺纹;所述螺杆(24)上均设置有第二通孔(25),螺杆(24)均用于隔断弧形槽(23);所述第二通孔(25)用于连通弧形槽(23)。

5.根据权利要求4所述的一种橡皮擦擦拭性能优化方法,其特征在于:所述底座(2)左端设置插槽(26),所述插槽(26)用于安装橡皮擦体(1)。

6.根据权利要求5所述的一种橡皮擦擦拭性能优化方法,其特征在于:所述底座(2)上下表面对称设有导向杆(9),导向杆(9)均一端固接在底座(2)上,导向杆(9)另一端滑动安装在底座(2)上。
